Protección en baja tensión: ¿estás usando el breaker correcto?

En muchos proyectos industriales y comerciales en Colombia, la selección de protecciones eléctricas todavía se hace únicamente por corriente nominal.

• Si la carga consume 20 A, se instala un breaker de 20 A.
• Si el motor consume 32 A, se instala un breaker de 32 A.

Pero en la práctica industrial moderna, el verdadero criterio de selección no es solamente la corriente, sino:

• El comportamiento dinámico de la carga.
• La capacidad de interrupción.
• La coordinación de protecciones.
• La selectividad.
• El nivel de cortocircuito disponible.
• La continuidad operativa.

Aquí es donde entender la diferencia real entre un MCB y un MCCB, desde la filosofía normativa IEC, se vuelve crítico.

¿Qué es un MCB?

Un Miniature Circuit Breaker (MCB) es un interruptor termomagnético diseñado para proteger circuitos terminales de baja tensión frente a:

• Sobrecargas
• Cortocircuitos
• Fallas de sobrecorriente

Su filosofía de diseño está enfocada en:

• Instalaciones finales
• Aplicaciones residenciales
• Comercial ligero
• Distribución secundaria
• Automatización de baja potencia

• Hasta 125 A
• Capacidades de ruptura típicas de 6 kA, 10 kA o superiores.

Curvas de disparo: el verdadero corazón del MCB

La curva de disparo define la sensibilidad magnética del breaker frente a corrientes transitorias y cortocircuitos.

En aplicaciones reales, seleccionar incorrectamente la curva puede generar:

• Disparos intempestivos.
• Baja continuidad operativa.
• Falta de protección adecuada.
• Sobredimensionamiento innecesario.
• Problemas de coordinación.

La siguiente tabla resume las diferencias prácticas entre las curvas B, C y D bajo filosofía IEC.

¿Por qué la selección de la curva impacta directamente la operación industrial?

En sistemas industriales, las cargas eléctricas rara vez se comportan de forma totalmente estable. Equipos como motores, transformadores, variadores de velocidad o UPS generan corrientes transitorias elevadas durante el arranque o la energización.

En muchos casos, estas corrientes pueden multiplicar varias veces la corriente nominal del circuito:

Iarranque≈6×InI_{arranque}\approx 6\times I_nIarranque≈6×In

Desde el punto de vista operativo, el breaker debe ser capaz de distinguir entre:

• Una condición normal de arranque
• Un evento real de falla

Cuando la curva seleccionada es demasiado sensible para la aplicación, comienzan a aparecer problemas como:

• Aperturas innecesarias
• Paradas de proceso
• Baja disponibilidad de maquinaria
• Intervenciones frecuentes de mantenimiento

Por esta razón, la selección de curva en industria no debe hacerse únicamente por amperaje, sino considerando el comportamiento eléctrico real de la carga.

En aplicaciones típicas:

• Curva B suele implementarse en infraestructura comercial y circuitos estables
• Curva C es la más utilizada en automatización e industria general
• Curva D se reserva para equipos con altos picos de irrupción.




MCB vs MCCB bajo filosofía IEC: la diferencia que realmente impacta la continuidad operativa

Uno de los errores más frecuentes en aplicaciones industriales es asumir que un MCB y un MCCB son intercambiables simplemente porque ambos interrumpen el circuito ante una falla.

Sin embargo, desde la visión normativa de la IEC, ambos dispositivos fueron desarrollados para escenarios completamente distintos y responden a filosofías de protección diferentes.

Los MCB se encuentran regulados principalmente bajo la norma IEC 60898-1, orientada a instalaciones donde se prioriza:

• Simplicidad.
• Protección estándar.
• Operación no especializada.
• Circuitos terminales.
• Facilidad de instalación.

Bajo esta filosofía, el MCB es concebido como una solución compacta y estandarizada, donde el fabricante ya define el comportamiento de disparo del equipo.

Por ello, normalmente el usuario únicamente selecciona:

• Corriente nominal.
• Curva B, C o D.
• Poder de corte.

Sin posibilidad de modificar la lógica de protección. Esto convierte al MCB en una excelente solución para:

• Infraestructura comercial.
• Automatización ligera.
• Tableros secundarios.
• OEM.
• Distribución terminal.

Pero también limita su capacidad en sistemas industriales complejos donde se requiere coordinación avanzada.

En contraste, los MCCB se desarrollan bajo la norma IEC 60947-2, diseñada específicamente para entornos industriales donde la continuidad operativa y la selectividad son fundamentales.

Aquí la protección deja de ser únicamente “abrir el circuito” y pasa a convertirse en parte activa de la estrategia eléctrica del sistema.

Por eso los MCCB permiten funcionalidades como:

• Ajuste térmico.
• Ajuste magnético.
• Curvas configurables.
• Protección de falla a tierra.
• Medición.
• Comunicación.
• Integración SCADA.
• Coordinación tipo 1 y tipo 2.
• Selectividad avanzada.

La diferencia práctica es enorme.

En una instalación mal coordinada, un cortocircuito en una sola carga puede provocar la apertura completa del tablero principal y detener toda la operación.

En cambio, cuando existe selectividad correctamente diseñada mediante MCCB bajo filosofía IEC 60947-2, únicamente se desconecta el circuito afectado mientras el resto de la planta continúa operando.

Ahí es donde realmente aparece el valor de la ingeniería de protección.

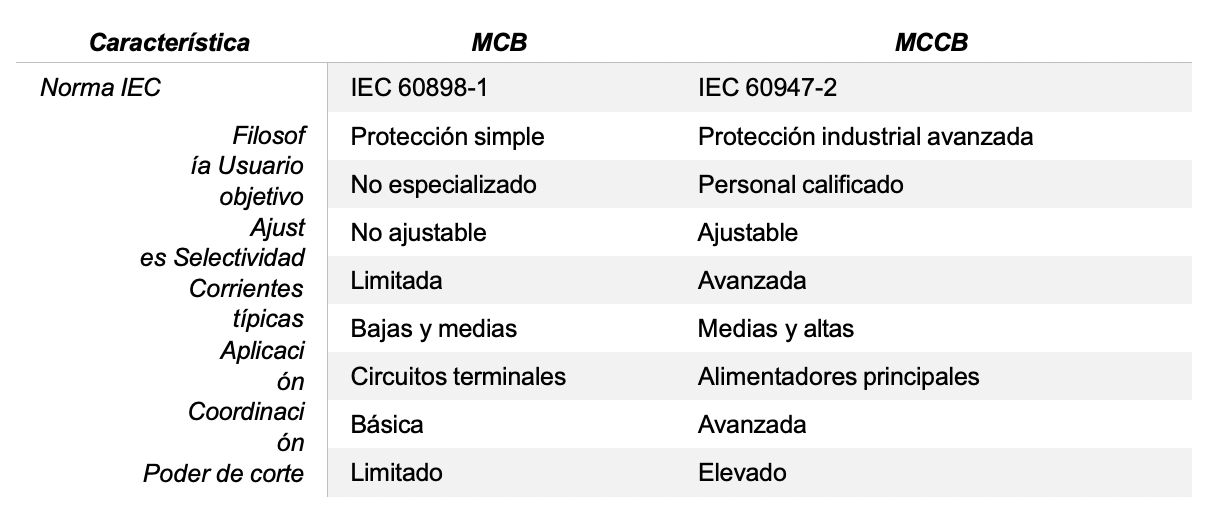

Diferencia práctica entre MCB y MCCB

¿Cuándo un MCB deja de ser suficiente?

En aplicaciones industriales, un MCB comienza a quedarse corto cuando el sistema requiere algo más que protección básica.

Esto ocurre típicamente en escenarios donde existen:

• Altos niveles de cortocircuito
• Motores de gran potencia
• Selectividad entre protecciones
• Coordinación aguas arriba y aguas abajo
• Expansión futura del tablero
• Procesos críticos que no pueden detenerse

Por esta razón, en aplicaciones industriales reales, migrar hacia soluciones MCCB no suele responder únicamente a un incremento de corriente, sino a una necesidad de confiabilidad, coordinación y continuidad operativa.

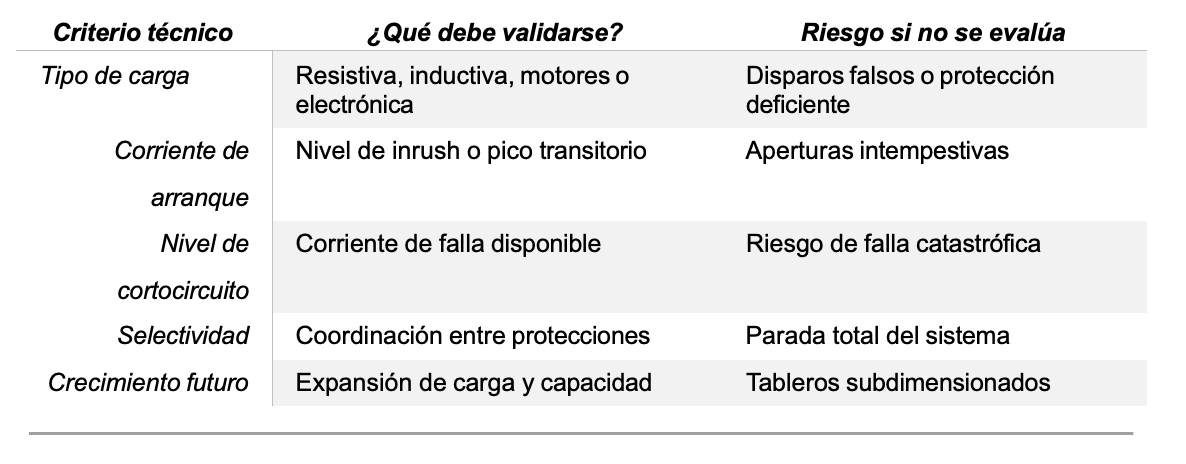

Checklist técnico antes de seleccionar un breaker

Conclusión: La protección correcta no se define solo por amperaje

En baja tensión, seleccionar un breaker únicamente por corriente nominal es una práctica cada vez más riesgosa en aplicaciones industriales modernas.

La verdadera confiabilidad del sistema depende de variables como:

• Curva de disparo
• Capacidad de interrupción
• Selectividad
• Coordinación entre protecciones
• Comportamiento dinámico de la carga

Desde la filosofía IEC, un MCB y un MCCB cumplen funciones diferentes dentro de la arquitectura eléctrica.

Mientras el MCB ofrece una solución compacta y eficiente para circuitos terminales y distribución secundaria, el MCCB permite implementar estrategias avanzadas de protección orientadas a continuidad operativa, coordinación y expansión futura.

En la práctica, muchos problemas asociados a disparos intempestivos, paradas de producción o fallas de coordinación no provienen de un breaker defectuoso, sino de una selección incorrecta de la tecnología de protección.

Por esta razón, una correcta ingeniería de baja tensión normalmente requiere complementar la protección con soluciones que permitan estabilidad, coordinación y confiabilidad integral del sistema, tales como:

• Contactores ABB AF para maniobra confiable de cargas inductivas.
• Relés térmicos ABB para protección precisa de motores.
• Guardamotores ABB para arranque y protección compacta.
• MCCB ABB Tmax XT para selectividad y coordinación avanzada.
• ATS ABB para continuidad operativa en cargas críticas.
• Supresores de sobretensión para protección frente a transitorios.
• Barras de distribución para optimización de tableros.
• Analizadores de red y relés de monitoreo ABB para supervisión energética.

Cuando la protección se diseña correctamente bajo filosofía IEC, el resultado no es solamente un tablero protegido, sino una operación más estable, segura y disponible para el negocio.
