¿Qué es un cable ACSR?

Mar 15, 2023 11:45:06 AM | artículos ¿Qué es un cable ACSR?

Una característica fundamental del cable acsr corresponde a que son cables desnudos en aluminio, es decir no tienen ningún tipo de recubrimiento.

Lo primero que debemos mencionar es que los cables ACSR  solo son cables desnudos en aluminio es decir no tienen ningún tipo de recubrimiento, sus siglas ACSR representan (Aluminum Conductor Steel Reinforced). Conductor de aluminio con refuerzo en acero .

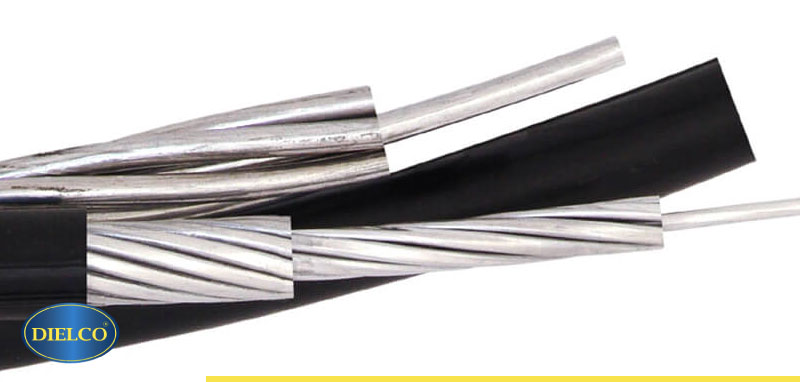

Qué-es-un-cable-ACSR_02

¿Qué es un cable ACSR?

Lo primero que debemos mencionar es que los cables ACSR  solo son cables desnudos en aluminio es decir no tienen ningún tipo de recubrimiento, sus siglas ACSR representan (Aluminum Conductor Steel Reinforced). Conductor de aluminio con refuerzo en acero

Estos conductores en aluminio están compuestos por uno o más cordones de alambre de aluminio. Uno de los elementos más importantes de estos cables es su alma de acero, el cual puede presentarse de distintas formas dependiendo de la tensión que se va a requerir.

Visualmente el cable se presenta de manera trenzada con una alta resistencia mecánica y alta capacidad de corriente, tiene una excelente conductividad eléctrica.

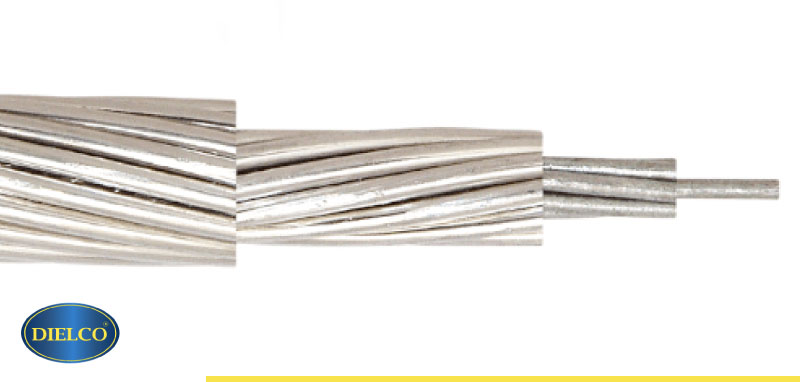

Qué-es-un-cable-ACSR_01



  • ASTM B230: Alambres de aluminio, aleación 1350-H19 para propósitos eléctricos.
  • ASTM B231: Conductores trenzados de aluminio tipo 1350-H19 en capas concéntricas.
  • ASTM B232: Conductores trenzados de aluminio reforzados con acero (ACSR).
  • ASTM B498: Alambres de acero zincado (galvanizado) para conductores de aluminio reforzados con acero (ACSR).
  • ASTM B500: Cable de acero zincado (galvanizado) para conductores de aluminio reforzados con acero (ACSR).

¿En dónde se utiliza un cable ACSR?


Los cables ACSR (Aluminum Conductor Steel Reinforced) se utilizan principalmente en aplicaciones de transmisión y distribución de energía eléctrica de alta tensión. Aquí tienes una lista de algunos lugares donde suelen utilizarse:

1. Líneas de transmisión eléctrica aéreas: Los cables ACSR son ampliamente utilizados en la construcción de líneas de transmisión de alta tensión que se extienden por largas distancias. Se utilizan para transportar la electricidad desde las centrales eléctricas hasta las subestaciones de distribución.

2. Redes de distribución eléctrica: En las redes de distribución de energía eléctrica, los cables ACSR se utilizan para transportar electricidad desde las subestaciones a los transformadores y luego a los hogares, empresas e industrias.

3. Zonas rurales y áreas remotas: Los cables ACSR son una opción popular en áreas rurales y remotas, donde se requiere una mayor resistencia mecánica debido a la presencia de árboles, terrenos accidentados y condiciones climáticas adversas.

4. Cruces de ríos y áreas montañosas: Para atravesar ríos, valles y áreas montañosas, se utilizan cables ACSR debido a su capacidad para soportar tensiones mecánicas y resistir las fuerzas del viento.

5. Conexiones de subestaciones: Los cables ACSR se emplean para realizar conexiones entre diferentes subestaciones eléctricas, permitiendo la transferencia de energía de una subestación a otra y asegurando una distribución eficiente de la electricidad.

6. Parques eólicos y solares: En proyectos de energía renovable, como parques eólicos y solares, los cables ACSR se utilizan para transmitir la energía generada por los aerogeneradores o los paneles solares a la red eléctrica.

7. Infraestructura industrial: Los cables ACSR también se utilizan en la infraestructura industrial, como plantas de fabricación, refinerías y minas, donde se requiere una mayor capacidad de transmisión y resistencia a condiciones ambientales hostiles.

Es importante destacar que esta lista representa algunos de los lugares más comunes donde se utilizan los cables ACSR. La elección del tipo de cable adecuado depende de la aplicación específica, la carga de corriente, la distancia de transmisión y otros factores técnicos.


¿En qué se diferencia un conductor ACSR de un AAC Y AAAC?


La mayor diferencia se encuentra en los materiales qué están fabricados dichos cables

ACSR: Conductor de aluminio con refuerzo en acero usualmente estos tienen una mayor resistencia, al tener mejor resistencia este tipo de cables se utiliza principalmente en puestas a tierra aéreas e instalaciones que constan de distancias demasiado largas, además de ser perfectos para cruce de ríos, cables de guardas. Estos ACSR pueden desarrollar de acuerdo a la resistencia de atracción que sea requerida

AAC: Es un conductor de Aluminio, los cuales son trenzados de aluminio refinado, con una pureza de metal mínima, son ideales para ser utilizados en instalaciones residenciales cuando la distancia es corta, otro lugar en los que suelen ser bien aceptados corresponde a las zonas costeras, ya que tienen un alto grado a la corrosión

AAAC: Es un conductor aéreo desnudo, para líneas de transmisión eléctrica, tiene buenas bondades en pandeo y mejor equilibrio en resistencia - peso


¿De qué calibre vienen los cables ACSR ?
