En la industria moderna, el motor eléctrico es el corazón operativo de procesos como bombeo, ventilación, compresión, bandas transportadoras y sistemas HVAC.Sin embargo, uno de los problemas más frecuentes en campo continúa siendo el impacto generado durante el arranque.
En Colombia, donde muchas plantas industriales operan con transformadores compartidos, redes ajustadas o ampliaciones progresivas de carga, el método de arranque influye directamente sobre:
- La estabilidad eléctrica
- La continuidad operativa
- La vida útil mecánica
- El mantenimiento
- La calidad de energía
Por esta razón, tecnologías como el arranque suave han tomado relevancia frente a esquemas tradicionales como el arranque directo o estrella-triángulo.
¿Por qué el arranque de un motor es un punto crítico?
Cuando un motor arranca a plena tensión puede demandar entre 6 y 8 veces su corriente nominal. Esto genera efectos eléctricos y mecánicos que muchas veces no se consideran durante la ingeniería inicial:
- Caídas de tensión
- Disparo de protecciones
- Golpes hidráulicos
- Fatiga mecánica
- Desgaste prematuro de acoples y rodamientos
- Sobrecalentamiento en conductores y transformadores
En redes industriales débiles o compartidas, el impacto puede extenderse a toda la planta.
Arranque suave: control progresivo y protección inteligente - ¿Por qué la industria está migrando hacia arranque suave?
El arrancador suave controla gradualmente la tensión aplicada al motor mediante electrónica de potencia, permitiendo un arranque progresivo y controlado. El arranque suave aporta ventajas importantes tanto desde el punto de vista eléctrico como mecánico y operativo dentro de instalaciones industriales modernas.
A nivel eléctrico, permite disminuir considerablemente la corriente demandada durante el arranque del motor, reduciendo así las caídas de tensión y mejorando la estabilidad general de la red. Esta condición resulta especialmente beneficiosa en plantas donde múltiples cargas comparten transformadores o alimentadores, ya que disminuye el estrés térmico y eléctrico sobre transformadores, conductores y sistemas de protección, contribuyendo a una operación más estable y confiable.
Desde el punto de vista mecánico, el arranque progresivo reduce significativamente los esfuerzos bruscos sobre el sistema motriz y la carga acoplada. En aplicaciones de bombeo, por ejemplo, ayuda a eliminar fenómenos como el golpe hidráulico, mientras que en bandas transportadoras y ventilación industrial minimiza el desgaste prematuro en rodamientos, acoples, correas y transmisiones mecánicas. Esto se traduce en una operación más suave, menor fatiga de componentes y una reducción importante en fallas mecánicas asociadas al arranque.
Operativamente, los arrancadores suaves modernos incorporan funciones de monitoreo, protección y diagnóstico que permiten mejorar la continuidad de proceso y anticipar condiciones anormales antes de que generen fallas mayores. La reducción de mantenimientos correctivos, junto con la disminución de paradas no programadas, permite aumentar la disponibilidad del sistema y extender la vida útil tanto del motor como de los equipos asociados, generando una operación más eficiente y confiable para la industria.
Comparación técnica: directo vs estrella-triángulo vs arranque suave
| CARACTERÍSTICA | DIRECTO | ESTRELLA-TRIÁNGULO | ARRANQUE SUAVE |
|---|---|---|---|
| CORRIENTE DE ARRANQUE | Muy alta | Media | Baja |
| IMPACTO MECÁNICO | Alto | Medio/alto | Bajo |
| COMPLEJIDAD | Baja | Alta | Media |
| MANTENIMIENTO | Bajo | Medio/alto | Bajo |
| CALIDAD DE ARRANQUE | Brusca | Transición abrupta | Progresiva |
| IMPACTO SOBRE LA RED | Alto | Medio | Bajo |
Impacto en la red: un problema frecuente en plantas industriales
En muchas industrias colombianas, especialmente donde existen cargas sensibles compartiendo transformador, los métodos de arranque tradicionales generan:
- Flicker en iluminación
- Alarmas en PLC
- Disparo de breakers
- Reinicio de equipos electrónicos Variaciones de tensión
La caída de tensión puede estimarse mediante: ΔV=I×Z\Delta V = I \times ZΔV=I×Z
Donde:
-
ΔV\Delta VΔV: caída de tensión
-
III: corriente de arranque
-
ZZZ: impedancia de la red
Reducir la corriente de arranque mejora directamente la estabilidad eléctrica de toda la instalación.
Aplicaciones donde el arranque suave genera mayor valor
| APLICACIÓN | BENEFICIOS DEL ARRANQUE SUAVE |
|---|---|
| BOMBEO | • Eliminación de golpe hidráulico Protección de tuberías y accesorios Mayor vida útil de sellos mecánicos |
| VENTILACIÓN INDUSTRIAL | • Arranque progresivo del sistema Menor estrés mecánico en correas y poleas |
| BANDAS TRANSPORTADORAS | • Eliminación de tirones mecánicos Protección del producto transportado. Menor desgaste en componentes mecánicos |
| COMPRESORES | • Reducción del impacto eléctrico durante el arranque Protección mecánica del sistema y la transmisión |

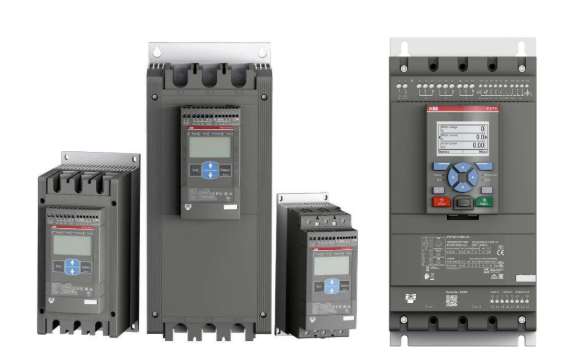

Arquitectura ABB para arranque suave y protección integral del motor
En aplicaciones industriales, el arrancador suave no debe analizarse como un elemento aislado. El desempeño real del sistema depende de una arquitectura completa que combine maniobra, protección y control de forma coordinada. ABB dispone de un portafolio escalable que permite seleccionar la solución adecuada según la criticidad del proceso, el tamaño del motor y las exigencias operativas de la instalación.
Serie ABB PSR: migración eficiente desde arranque directo
La familia ABB PSR está orientada a aplicaciones donde se requiere reducir el impacto eléctrico del arranque sin incrementar considerablemente la complejidad del tablero.
Ventajas destacadas:
- Diseño compacto
- Fácil parametrización
- Integración sencilla
- Bypass incorporado en varios modelos Menor disipación térmica
Aplicaciones recomendadas:
- Bombas pequeñas
- Ventiladores
- Compresores compactos
- Bandas livianas
La PSR representa una excelente alternativa para modernizar arranques directos tradicionales manteniendo soluciones simples y rentables.
Serie ABB PSE: mayor protección y control operativo
La línea ABB PSE incorpora funciones avanzadas para aplicaciones industriales estándar donde la estabilidad operacional y la protección del motor adquieren mayor relevancia.
Características principales:
- Control de torque
- Protección electrónica integrada
- Display gráfico
- Bypass interno
- Arranque y parada suave optimizados
Aplicaciones típicas:
- Sistemas HVAC
- Bombeo industrial
- Ventilación
- Transporte de materiales
- Compresores medianos
La serie PSE ofrece un equilibrio técnico ideal entre simplicidad, protección y funcionalidad.
Serie ABB PSTX: máxima confiabilidad para procesos críticos
La ABB PSTX está diseñada para aplicaciones de alta exigencia donde la continuidad operativa y la reducción de esfuerzos mecánicos son prioritarias.
Funciones avanzadas:
- Control avanzado de torque
- Limpieza de bomba
- Frenado suave
- Monitoreo y diagnóstico
- Protección electrónica avanzada
- Comunicación industrial
Sectores de mayor aplicación:
- Minería
- Cementeras
- Agua y saneamiento Procesos continuos
- Bandas de alta inercia
La PSTX permite reducir significativamente el impacto eléctrico y mecánico incluso en motores de gran capacidad o cargas complejas.
Protección, maniobra y monitoreo: el complemento necesario
Una solución de arranque confiable requiere integrar correctamente los equipos asociados al motor. ABB complementa las familias de arrancadores suaves con soluciones de protección y maniobra diseñadas para trabajar de forma coordinada.
| FUNCIÓN | SOLUCOÓN ABB |
|---|---|
| PROTECCIÓN PRINCIPAL | Tmax XT |
| PROTECCIÓN MOTOR | MS132 |
| MANIOBRA | AF |
| ARRANQUE SUAVE BÁSICO | PSR |
| ARRANQUE SUAVE ESTÁNDAR | PSE |
| ARRANQUE SUAVE AVANZADO | PSTX |
| MONITOREO ENERGÉTICO | M4M |
Productos complementarios recomendados:
-
ABB Tmax XT
-
ABB MS132
-
ABB AF
-
ABB M4M
Esta integración permite construir tableros más robustos, selectivos y preparados para las exigencias actuales de la industria colombiana.
Conclusión
La evolución de las cargas industriales y las exigencias actuales de continuidad operativa han convertido el arranque de motores en una decisión estratégica dentro de la ingeniería eléctrica de baja tensión. Hoy, seleccionar correctamente el método de arranque no solo impacta el comportamiento del motor, sino también la estabilidad completa de la instalación, el desempeño del proceso y los costos operativos de la planta.
Aunque esquemas tradicionales como el arranque directo o estrella-triángulo continuúan siendo funcionales en ciertas aplicaciones, sus limitaciones son cada vez más evidentes frente a procesos industriales que demandan mayor confiabilidad, menor impacto sobre la red y reducción de mantenimiento.
El arranque suave aporta ventajas técnicas claras al permitir una aceleración progresiva y controlada del motor, reduciendo significativamente las corrientes de irrupción y minimizando las caídas de tensión que afectan otros equipos conectados a la red. Esto resulta especialmente importante en instalaciones colombianas donde es común encontrar transformadores compartidos, alimentadores extensos o crecimiento progresivo de cargas sin ampliaciones inmediatas de infraestructura eléctrica.
Desde el punto de vista mecánico, la reducción de esfuerzos durante el arranque disminuye el desgaste sobre rodamientos, acoples, correas, sellos y tuberías, evitando fallas prematuras y reduciendo mantenimientos correctivos. En aplicaciones de bombeo, por ejemplo, el arranque suave ayuda a controlar fenómenos como el golpe hidráulico, mientras que en bandas transportadoras evita tirones mecánicos que deterioran tanto el sistema como el producto transportado.
Otro aspecto relevante es la mejora en disponibilidad operativa. Al reducir disparos intempestivos, esfuerzos térmicos y perturbaciones eléctricas, la planta obtiene mayor estabilidad de proceso y menor riesgo de paradas no programadas, algo crítico en industrias de operación continua como alimentos, minería, cemento, agua o manufactura.
Adicionalmente, las soluciones modernas de arranque suave integran funciones de diagnóstico, protección electrónica y monitoreo, permitiendo a mantenimiento e ingeniería contar con mayor visibilidad sobre el comportamiento del motor y anticipar condiciones anormales antes de que se conviertan en fallas mayores.
El portafolio de ABB, compuesto por las familias PSR, PSE y PSTX, permite desarrollar soluciones escalables según el nivel de criticidad de la aplicación, desde arranques compactos y sencillos hasta sistemas avanzados con control de torque y protección inteligente. Integradas junto con soluciones de protección y maniobra como ABB MS132, ABB AF y ABB Tmax XT, estas tecnologías permiten construir arquitecturas eléctricas más confiables, eficientes y preparadas para las exigencias actuales de la industria colombiana.
Bibliografía y referencias técnicas
- ABB Colombia
- ABB Softstarters PSR
- ABB Softstarters PSE
- ABB Softstarters PSTX
- IEC 60947-4-2-AC Semiconductor Motor Controllers and Starters
- IEC 60034 - Rotating Electrical Machines
- IEEE Std 141 - Electric Power Distribution for Industrial Plants
- Chapman, S. J. Electric Machinery Fundamentals. McGraw-Hill.
- Wildi, T. Electrical Machines, Drives and Power Systems. Pearson Education.
