La transición energética hacia fuentes renovables representa una prioridad estratégica global, y en Colombia, la energía solar fotovoltaica (FV) emerge como un pilar fundamental de esta transformación. Sin embargo, la eficiencia y seguridad de un sistema fotovoltaico no recaen únicamente en la calidad de sus paneles solares o inversores. Un componente a menudo subestimado, pero de importancia crítica, son los cables fotovoltaicos. Estos conductores son los encargados de transportar la energía generada por los módulos FV, desde la captación inicial hasta la inyección en la red o el consumo directo, operando bajo condiciones ambientales y eléctricas demandantes.
La selección adecuada, instalación y mantenimiento de los cables fotovoltaicos son factores determinantes para el rendimiento a largo plazo, la seguridad operativa y la rentabilidad de cualquier proyecto solar en el territorio colombiano. Este artículo profundiza en la relevancia técnica, económica y normativa de estos elementos vitales.
Fundamentos Técnicos de los Cables Fotovoltaicos
Los cables fotovoltaicos están diseñados específicamente para soportar los rigores de las instalaciones solares. A diferencia de los cables eléctricos convencionales, deben ofrecer una resistencia superior a la radiación ultravioleta (UV), ozono, variaciones extremas de temperatura, humedad y abrasión mecánica.
Conductor: Material y Sección
El núcleo conductor es fundamental para minimizar las pérdidas de energía. Los materiales predominantes son el cobre y, en menor medida, el aluminio, cada uno con propiedades específicas:
- Cobre: Ofrece una excelente conductividad eléctrica y resistencia a la corrosión. Su menor resistividad permite secciones más pequeñas para la misma capacidad de corriente. En este segmento, los cables de cobre de Prysmian son reconocidos por su alto rendimiento y durabilidad, siendo una elección preferente en la mayoría de los circuitos de corriente continua (CC) dentro del campo solar debido a la necesidad de minimizar las pérdidas por caída de tensión en tramos críticos.
- Aluminio: Presenta una menor densidad y un costo más competitivo por unidad de conductancia en comparación con el cobre. Sin embargo, su mayor resistividad requiere secciones transversales mayores para transportar la misma corriente, y su susceptibilidad a la oxidación galvánica en conexiones demanda técnicas de empalme especializadas. Para aplicaciones donde el peso o el costo son consideraciones primordiales en tramos largos de corriente alterna (CA) en el lado de la conexión a la red o en subestaciones, la marca Facelec ofrece soluciones robustas en conductores de aluminio.
La sección transversal del conductor se dimensiona meticulosamente para limitar la caída de tensión y asegurar la capacidad de transporte de corriente (ampacidad) adecuada. Según los principios fundamentales de la ingeniería eléctrica, la caída de tensión ΔV en un conductor puede aproximarse por la ley de Ohm:
ΔV = I · R
Donde I es la corriente y R es la resistencia del conductor. La resistencia R a su vez, depende de la resistividad del material ρ, la longitud L y la sección transversal A:
R = ρ · L/A
Un diseño subóptimo puede generar pérdidas significativas, impactando directamente la eficiencia del sistema.
Aislamiento y Cubierta
El aislamiento y la cubierta son capas protectoras críticas. Los materiales comunes incluyen polietileno reticulado (XLPE) y etileno-tetrafluoroetileno (ETFE), diseñados para soportar temperaturas de operación de hasta 90°C y picos de 120°C, además de ser resistentes a la abrasión y a la hidrólisis. La durabilidad bajo exposición solar prolongada es crucial, dado que la vida útil esperada de un sistema fotovoltaico supera los 25 años. La certificación de estos materiales, como los ofrecidos por Centelsa para aplicaciones especiales, asegura su conformidad con estándares de resistencia y seguridad.

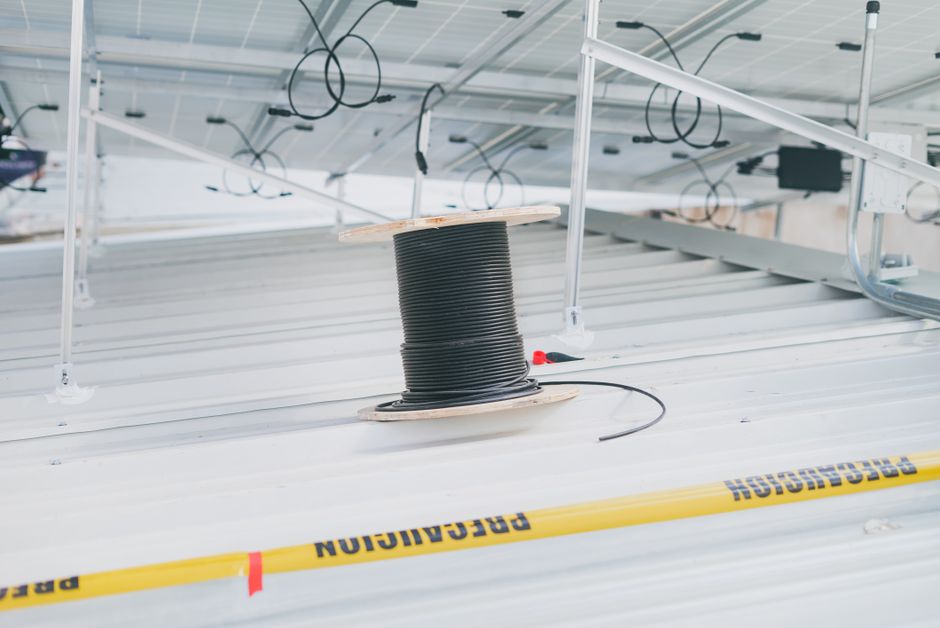

Imagen 1. Cable fotovoltaico especializado para exteriores
Requerimientos Normativos y de Seguridad en Colombia
La implementación de cables fotovoltaicos en Colombia está estrictamente regulada para garantizar la seguridad y fiabilidad de las instalaciones. El Reglamento Técnico de Instalaciones Eléctricas (RETIE) colombiano es el marco normativo principal que establece los requisitos mínimos de diseño, construcción, operación y mantenimiento de las instalaciones eléctricas, incluyendo las de generación distribuida con fuentes no convencionales de energía.
Además del RETIE, las normas internacionales juegan un papel fundamental. La Comisión Electrotécnica Internacional (IEC) ha desarrollado estándares específicos como la serie IEC 62930 "Cables para sistemas fotovoltaicos", que dictan las pruebas y características que deben cumplir estos conductores. De manera complementaria, la certificación UL 4703 en Norteamérica establece directrices similares para cables tipo PV Wire. La adherencia a estas normativas es indispensable para asegurar que los cables fotovoltaicos instalados en Colombia cumplan con los más altos estándares de calidad y seguridad, protegiendo tanto la inversión como la vida útil del sistema.
Investigadores de la Universidad Nacional de Colombia, en estudios sobre la integración de energías renovables, han enfatizado la importancia de que los componentes como los cables fotovoltaicos no solo cumplan con la resistencia eléctrica, sino también con la resistencia mecánica y química a las condiciones ambientales particulares del trópico andino, que incluyen alta humedad, radiación solar intensa y cambios abruptos de temperatura. La selección de cables de Prysmian, Facelec y Centelsa, que cumplen con estos exigentes estándares, es crucial.

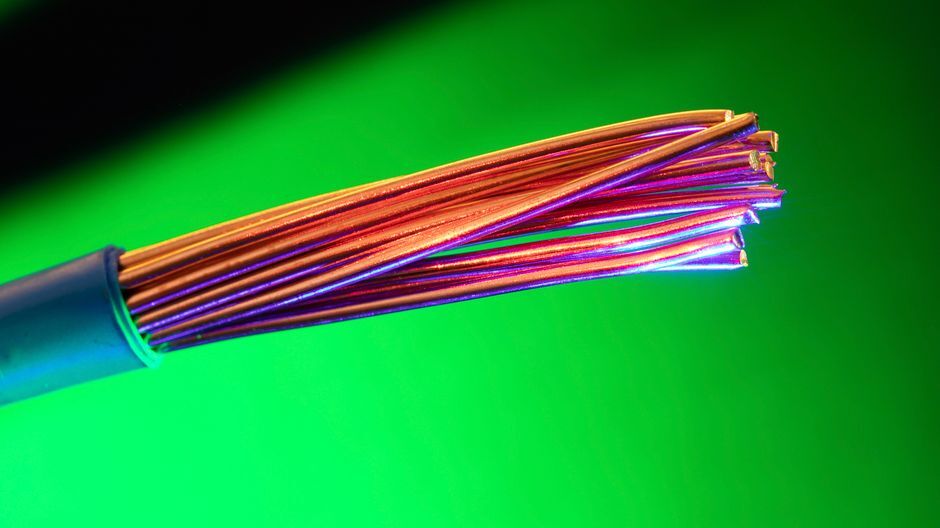

Imagen 2. Manojo de conductores de cobre para aplicaciones eléctricas
Impacto Económico y de Eficiencia
La elección de los cables fotovoltaicos tiene un impacto directo en la viabilidad económica de un proyecto solar. Aunque representan una fracción relativamente pequeña del costo total de inversión inicial de un sistema fotovoltaico (típicamente entre el 3% y el 5%), su influencia en la eficiencia operativa a largo plazo es desproporcionadamente alta.
Pérdidas por Resistencia y Retorno de Inversión (ROI)
Las pérdidas por resistencia en los cables, conocidas como pérdidas óhmicas o pérdidas por efecto Joule, se traducen directamente en una reducción de la energía entregada por el sistema. Una selección inadecuada de la sección del cable puede resultar en pérdidas significativas de potencia. Por ejemplo, una pérdida del 1-2% en un sistema de gran escala puede significar miles de dólares perdidos en ingresos anuales.
El cálculo de la potencia disipada en forma de calor es:
PL = I² · R
Donde I es la corriente que fluye por el cable y R es su resistencia. Minimizando R (eligiendo materiales de alta conductividad como el cobre o aumentando la sección) se reduce PL y se maximiza la energía útil. Invertir en cables fotovoltaicos de alta calidad, como los de Prysmian, que ofrecen baja resistividad, puede tener un retorno de inversión muy favorable al garantizar una mayor producción de energía a lo largo de la vida útil del proyecto. Si bien los cables de aluminio de Facelec pueden ofrecer un costo inicial menor en ciertas aplicaciones, un análisis de costo-beneficio a largo plazo, considerando las pérdidas energéticas, es indispensable.
Tendencias de Costos y Eficiencia
El mercado global de cables fotovoltaicos ha experimentado una constante optimización en relación costo-eficiencia. Si bien los costos de los materiales conductores (cobre, aluminio) fluctúan, la innovación en los materiales de aislamiento y cubiertas protectoras ha permitido mejorar la durabilidad y el rendimiento sin un incremento proporcional en el precio. Para proyectos en Colombia, esto significa que es posible acceder a soluciones técnicas avanzadas que garanticen la seguridad y la eficiencia energética, con un impacto financiero inicial manejable y un ROI optimizado a lo largo del ciclo de vida del proyecto.
Desafíos y Tendencias en la Energía Solar Colombiana
El entorno colombiano presenta desafíos específicos para los sistemas fotovoltaicos, como las variaciones climáticas entre regiones (desde zonas áridas hasta selvas húmedas), altitudes elevadas y la intensa radiación solar. Estos factores demandan cables fotovoltaicos con una robustez excepcional y una vida útil garantizada bajo estas condiciones extremas. Las empresas del sector como Dielco, a través de sus alianzas con marcas líderes como Prysmian, Facelec y Centelsa, se enfocan en ofrecer soluciones que no solo cumplan con las normativas internacionales y nacionales, sino que también estén optimizadas para el contexto geográfico y climático de Colombia.
La tendencia hacia sistemas fotovoltaicos de mayor voltaje (por ejemplo, 1500 V CC) para optimizar la eficiencia y reducir las pérdidas en grandes plantas, exige cables fotovoltaicos capaces de soportar estos voltajes de manera segura. Asimismo, la integración de la energía solar con sistemas de almacenamiento de energía (baterías) y micro-redes, genera la necesidad de cables especializados que garanticen la interoperabilidad y la seguridad en estos complejos esquemas eléctricos.
Conclusión
Los cables fotovoltaicos son el sistema nervioso de cualquier instalación solar. Su correcta especificación y aplicación son fundamentales para la eficiencia energética, la seguridad operativa y la rentabilidad económica de los proyectos en Colombia. La capacidad de Dielco para ofrecer una gama completa de soluciones de Prysmian para cobre, Facelec para aluminio y Centelsa para cables especiales, junto con un profundo conocimiento técnico y apego a las normativas como el RETIE y estándares internacionales como la IEC, posiciona a la marca como un aliado estratégico en el desarrollo sostenible y seguro de la energía solar en el país. La inversión en cables fotovoltaicos de calidad es una inversión en la resiliencia y el futuro de la matriz energética colombiana.
Referencias
- Reglamento Técnico de Instalaciones Eléctricas (RETIE), Ministerio de Minas y Energía de Colombia.
- Comisión Electrotécnica Internacional (IEC) – Serie de estándares IEC 62930 para cables fotovoltaicos.
- Institute of Electrical and Electronics Engineers (IEEE) – Estándares y prácticas recomendadas para sistemas de energía.
- Principios Fundamentales de la Ingeniería Eléctrica.
- Publicaciones sobre energía solar y su integración en redes eléctricas por instituciones académicas colombianas.
