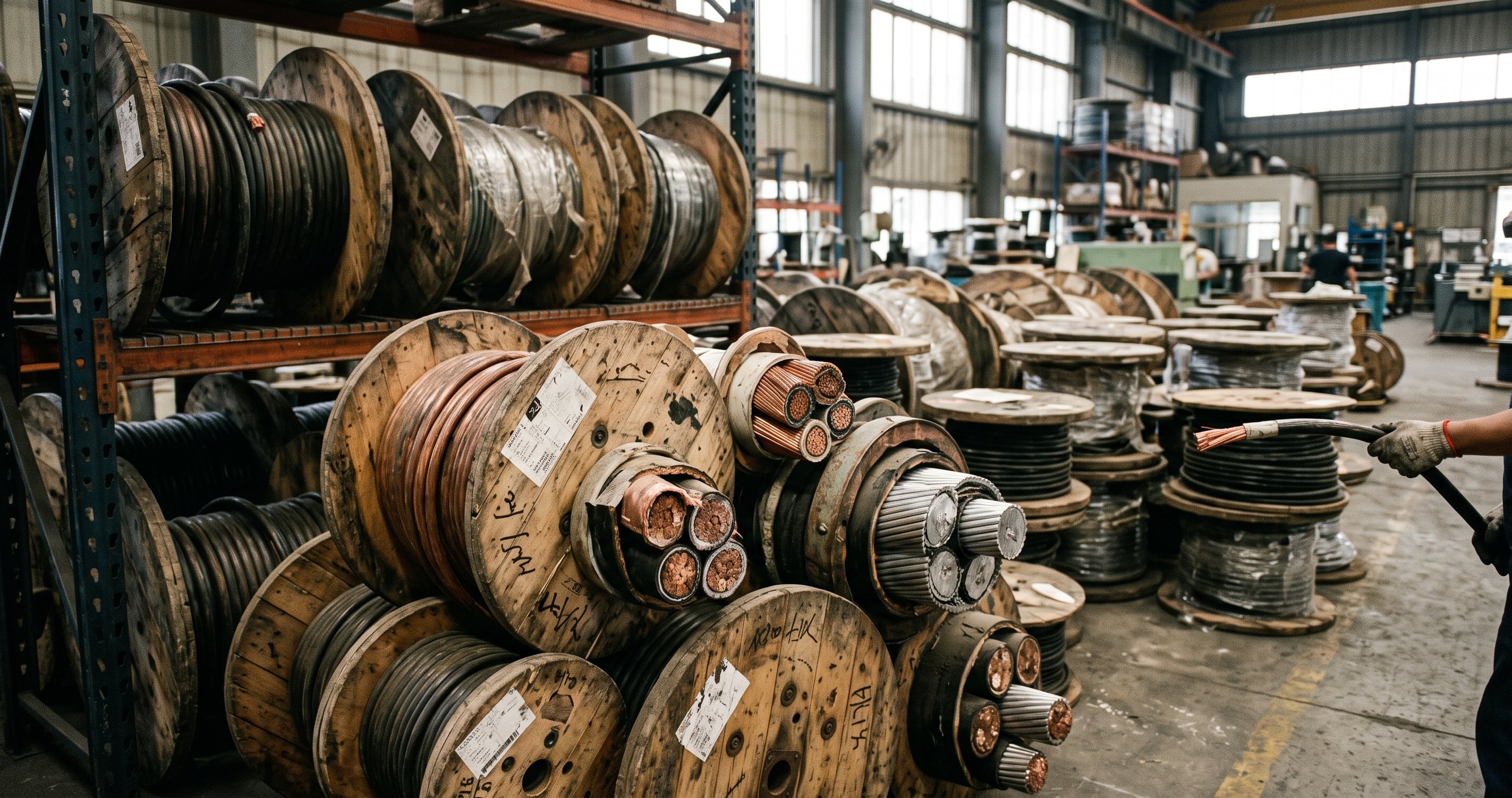

En el dinámico sector de la ingeniería eléctrica y la construcción, la selección de cable eléctrico industrial no es una decisión trivial; es un pilar fundamental que define la eficiencia, la seguridad y la viabilidad económica de cualquier proyecto. Un sistema de cableado incorrecto puede conducir a pérdidas energéticas significativas, fallas prematuras, riesgos de incendio y, en última instancia, a costos operacionales y de mantenimiento elevados. Por el contrario, una elección informada y estratégica asegura la fiabilidad a largo plazo y optimiza el retorno de la inversión.
Este artículo se propone como una guía exhaustiva para contratistas e ingenieros, profundizando en los criterios técnicos y normativos esenciales para la selección de cable eléctrico industrial en diversas aplicaciones. Analizaremos los factores determinantes que garantizan que cada fase de su proyecto esté dotada del conductor adecuado, minimizando riesgos y maximizando el rendimiento operativo.
La Importancia Crítica de la Correcta Selección de Conductores
La funcionalidad de una instalación eléctrica depende directamente de la calidad y la idoneidad de sus conductores. Desde la transmisión de potencia en grandes industrias hasta las conexiones en edificios comerciales, cada cable es un componente vital. La omisión de un análisis técnico riguroso en la selección de cable eléctrico industrial puede generar un sinfín de problemas, incluyendo:
- Pérdidas de Energía: Una sección de cable insuficiente resulta en mayores resistencias y, por ende, en pérdidas de energía por efecto Joule, incrementando los costos operativos.
- Caídas de Tensión Excesivas: Afectan el rendimiento de los equipos, pudiendo provocar malfuncionamiento o incluso daños irreversibles.
- Riesgos de Seguridad: Un conductor subdimensionado puede sobrecalentarse, degradar su aislamiento y generar condiciones de riesgo como incendios o choques eléctricos.
- Costos de Mantenimiento Elevados: La falla prematura de los cables exige reemplazos constantes y reparaciones costosas, impactando negativamente el presupuesto del proyecto.
Factores Clave en la Selección de Cable Eléctrico Industrial
La selección de cable eléctrico industrial es un proceso multifactorial que requiere la evaluación meticulosa de diversas variables técnicas.
Ampacidad (Capacidad de Corriente)
La ampacidad es la corriente máxima que un conductor puede transportar continuamente sin exceder su temperatura nominal de operación. Este factor es influenciado por:
- Material del Conductor: Cobre vs. Aluminio. El cobre ofrece mayor conductividad y resistencia mecánica.
- Calibre del Conductor (AWG/MCM): Determina la sección transversal y, consecuentemente, su capacidad para disipar calor.
- Temperatura Ambiente: Un ambiente más cálido reduce la ampacidad.
- Método de Instalación: Cables en bandejas, tuberías, enterrados o al aire libre tienen diferentes capacidades de disipación térmica.
- Número de Conductores Agrupados: La proximidad de varios conductores reduce la capacidad de cada uno debido al calor acumulado.
Para la determinación precisa de la ampacidad, es fundamental consultar tablas de factores de corrección y reducción especificadas en normativas como el RETIE (Reglamento Técnico de Instalaciones Eléctricas de Colombia) o la norma IEC 60364.
Caída de Tensión Permisible
La caída de tensión (ΔV) es la reducción del voltaje desde la fuente hasta la carga, causada por la resistencia e inductancia del conductor. Es crucial mantenerla dentro de límites aceptables (generalmente 3% para circuitos de fuerza y alumbrado, y 5% para circuitos de motores en arranque). Una caída de tensión excesiva puede comprometer el rendimiento de los equipos.
La caída de tensión en un circuito trifásico se puede estimar mediante la siguiente expresión fundamental:
ΔV = √3 · I · L · (Rc cosφ + XL sinφ)
Donde:
- I es la corriente de carga (Amperios).
- L es la longitud del conductor (metros).
- Rc es la resistencia del conductor por unidad de longitud (Ohmios/metro).
- XL es la reactancia inductiva del conductor por unidad de longitud (Ohmios/metro).
- cosφ es el factor de potencia de la carga.

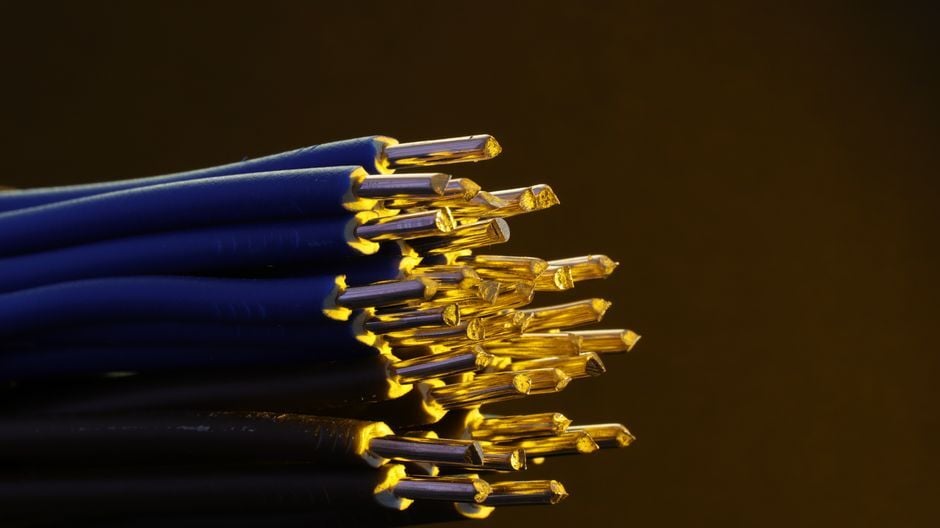

Imagen 1. Conductor multifilar de cobre
Tipo de Aislamiento y Temperatura de Operación
El material aislante que rodea al conductor debe ser adecuado para las condiciones ambientales y la temperatura máxima de operación esperada. Los aislamientos comunes incluyen:
- PVC (Cloruro de Polivinilo): Económico, resistente a la humedad y químicos, apto para temperaturas de 60°C o 75°C.
- XLPE (Polietileno Reticulado): Mayor resistencia térmica (90°C), dieléctrica y a la abrasión, ideal para aplicaciones de media y alta tensión.
- EPR (Goma de Etileno-Propileno): Flexibilidad excepcional y buena resistencia a la humedad y el ozono, con temperaturas de operación de 90°C o 105°C.
La temperatura de operación del conductor influye directamente en su resistencia, según la fórmula: R2 = R1[1 + α(T2 - T1)], donde α es el coeficiente de temperatura de resistencia.
Condiciones Ambientales y Resistencia Mecánica
El entorno de instalación exige cables con características específicas:
- Exposición a UV: Cables con cubierta resistente a la radiación ultravioleta si están expuestos al sol.
- Humedad y Agua: Aislamientos y cubiertas impermeables o resistentes a la humedad para ambientes húmedos o enterrados.
- Agentes Químicos y Corrosivos: Materiales resistentes a ácidos, bases, aceites y solventes.
- Abrasión e Impacto: Cubiertas robustas para áreas con riesgo de daño mecánico.
Corriente de Cortocircuito
En caso de un cortocircuito, el conductor debe ser capaz de soportar la corriente transitoria sin que su temperatura exceda los límites de daño del aislamiento o del propio conductor. La capacidad térmica a cortocircuito se calcula considerando el tiempo de despeje de las protecciones y la energía térmica generada (P = I2R). Este es un factor crítico para la seguridad y la vida útil del sistema.
Tipos de Conductores y Aplicaciones Específicas
La selección de cable eléctrico industrial también se segmenta por el material conductor principal.
Conductores de Cobre
El cobre es el material preferido para la mayoría de las instalaciones eléctricas debido a su alta conductividad, resistencia mecánica, flexibilidad y excelente resistencia a la corrosión. Son ideales para:
- Circuitos de control.
- Instalaciones interiores en edificios.
- Circuitos de motores.
- Acometidas de baja tensión.
- Aplicaciones donde la huella espacial es un factor limitante debido a su menor diámetro para una misma ampacidad.
Para proyectos que demandan la máxima fiabilidad y rendimiento en conductores de cobre, marcas como Prysmian ofrecen una gama robusta de cables, desde unipolares hasta multiconductores blindados, diseñados bajo estrictos estándares internacionales.
Imagen 2. Bandeja portacables industrial
Conductores de Aluminio
El aluminio, aunque menos conductivo que el cobre, ofrece una ventaja significativa en el peso y el costo, siendo una opción viable para:
- Líneas de transmisión y distribución de energía de media y alta tensión.
- Grandes acometidas en baja tensión donde el peso es un factor crítico.
- Instalaciones industriales de gran calibre.
Es fundamental utilizar terminales y conectores bimetálicos adecuados para evitar problemas de corrosión galvánica y dilatación diferencial al conectar aluminio con cobre. La marca Facelec se destaca en el mercado por sus soluciones en conductores de aluminio, ofreciendo calidad y rendimiento para infraestructura eléctrica de gran escala.
Cables Especiales
Más allá del cobre y el aluminio, existen cables con características específicas para entornos exigentes:
- Cables apantallados: Para proteger contra interferencias electromagnéticas.
- Cables armados: Con refuerzo metálico para protección mecánica en instalaciones enterradas o expuestas.
- Cables de instrumentación y control: Con aislamiento y blindaje específicos para señales de bajo nivel.
- Cables resistentes al fuego (LSZH): Con baja emisión de humos y gases tóxicos en caso de incendio, cruciales para lugares de alta concurrencia.
En estas aplicaciones de nicho y de alta exigencia, productos de marcas como Centelsa proporcionan la especialización y la confiabilidad requerida, garantizando la continuidad operativa y la seguridad bajo condiciones extremas.
Consideraciones Normativas y de Seguridad
En Colombia, el Reglamento Técnico de Instalaciones Eléctricas (RETIE) es el documento rector que establece las condiciones y los requisitos técnicos que deben cumplir las instalaciones eléctricas. Este reglamento se basa en estándares internacionales como los de la Comisión Electrotécnica Internacional (IEC) y el Instituto de Ingenieros Eléctricos y Electrónicos (IEEE), pero adaptado a las particularidades del contexto nacional.
Es imperativo que la selección de cable eléctrico industrial se ajuste a los calibres mínimos, tipos de aislamiento, métodos de instalación y sistemas de protección estipulados por el RETIE para garantizar la seguridad de las personas, la preservación del medio ambiente y la prevención de daños a la infraestructura. Ignorar estas normativas no solo conlleva riesgos técnicos, sino también implicaciones legales y económicas significativas para los contratistas.
Perspectiva Económica y Retorno de Inversión
La decisión sobre qué cable eléctrico elegir no solo involucra aspectos técnicos, sino también una profunda consideración económica. Una selección de cable eléctrico industrial adecuada contribuye directamente a la maximización del retorno de inversión (ROI) a largo plazo del proyecto, y debe considerarse desde la planificación de materiales de la obra.
Inicialmente, los cables de mayor calibre o con aislamientos especializados pueden representar un costo de adquisición más elevado. Sin embargo, este costo inicial debe sopesarse con los ahorros potenciales a lo largo de la vida útil del sistema. Por ejemplo:
- Reducción de Pérdidas de Energía: Un cable correctamente dimensionado minimiza las pérdidas por efecto Joule, lo que se traduce en menores facturas de electricidad durante décadas. Estudios de la IEEE han demostrado que las pérdidas en conductores pueden representar un porcentaje significativo del consumo total de energía en grandes instalaciones.
- Mayor Vida Útil y Menor Mantenimiento: La elección de cables con el aislamiento y las propiedades mecánicas adecuadas para el entorno reduce la necesidad de reemplazos y reparaciones costosas.
- Prevención de Fallas Catastróficas: Evitar sobrecalentamientos, cortocircuitos y fallas del aislamiento previene costosas interrupciones de producción, daños a equipos y, en el peor de los casos, incendios.
- Cumplimiento Normativo: Invertir en cables que cumplen con el RETIE y otras normas evita multas, sanciones y la necesidad de costosas adecuaciones post-instalación.
Un análisis de costo-beneficio riguroso, que considere el costo total de propiedad (TCO) y no solo el costo inicial, revelará que la inversión en la selección de cable eléctrico industrial de calidad superior y correctamente especificado es una decisión financieramente prudente.
Conclusión
La selección de cable eléctrico industrial es un arte y una ciencia que demanda conocimiento técnico, comprensión normativa y una visión estratégica. Los contratistas que invierten tiempo en este análisis crítico se distinguen por la fiabilidad, la seguridad y la eficiencia de sus proyectos. Al considerar factores como la ampacidad, la caída de tensión, el tipo de aislamiento, las condiciones ambientales, la resistencia a cortocircuitos y las implicaciones económicas, se garantiza que cada fase del proyecto esté equipada con el cable ideal. En Dielco, estamos comprometidos con proporcionar las soluciones más robustas y el asesoramiento experto para empoderar sus proyectos eléctricos en Colombia.
Referencias
- Reglamento Técnico de Instalaciones Eléctricas (RETIE), Ministerio de Minas y Energía de Colombia.
- IEEE Std 141-1993, IEEE Recommended Practice for Electric Power Distribution for Industrial Plants (Red Book).
- IEC 60364 series, Low-voltage electrical installations.
- Guía Técnica de Instalaciones Eléctricas, Universidad Nacional de Colombia.
