En el siguiente catálogo Ranger ofrece soluciones para terminaciones Ranger 2. En él encontrarás información sobre clasificación, aplicaciones, dimensiones, opciones de conectores, instalación, entre otros.

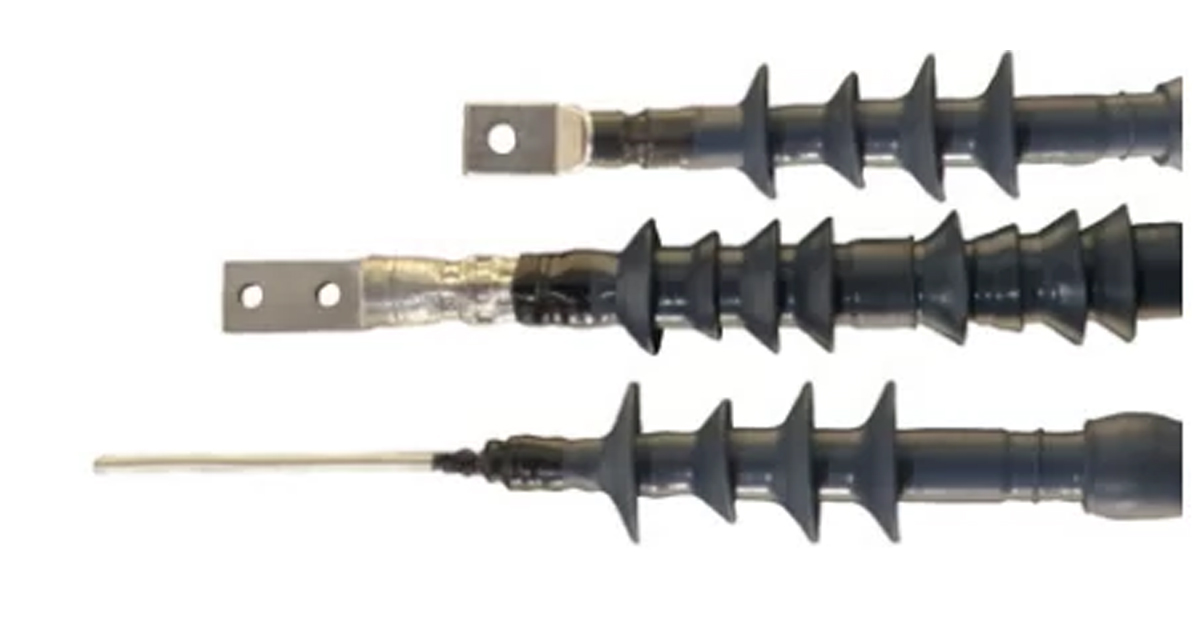

Las terminaciones R2T y R2IT se fabrican con una formulación de silicona optimizada resistente a la intemperie. La carcasa ofrece sellado superior de cable, y características de resistencia a la tensión.
Las terminaciones de Elastimold® cumplen o exceden todos los requisitos de IEEE Standard 48 para Clase 1 en exteriores o terminaciones interiores de clase 2. Las pruebas unitarias incluyen resistencia a la tensión húmeda y seca, antes y después del ciclo de carga en las unidades instaladas al cable conductor máximo.
Las terminaciones R2T y R2IT proporcionan control de tensión eléctrica para el cable por medio de un tubo flexible con una constante dieléctrica de alta permitividad. El tubo de liberación de tensión está premontado en el núcleo debajo de la carcasa de polímero. A medida que se retira el núcleo, el tubo de liberación de tensión y la carcasa se contraen sobre el cable al mismo tiempo, exactamente en la posición correcta. No se requieren operaciones secundarias durante la instalación. Los campos eléctricos se refractan a través del tubo y la carcasa de alta constante dieléctrica como se muestra.
Se utilizan técnicas de preparación de cables estándar para todas las terminaciones exteriores Elastimold Ranger 2 R2T y las terminaciones interiores Elastimold Ranger2 R2IT. Las terminaciones Elastimold de ajuste por contracción se ensamblan en un núcleo extraíble. Después de que la terminación se coloca en el cable preparado, el núcleo se retira tirando del extremo. La carcasa se desploma sobre el cable preparado. La memoria del material proporciona una Interfaz dieléctrica sólida y propiedades de sellado necesarias para cumplir con las clasificaciones eléctricas y evitar la entrada de humedad.
Cada R2T y R2IT viene completo con carcasa y tubo de tensión premontado en el núcleo, listo para la instalación. Las instrucciones de instalación de fácil lectura lo llevarán desde la preparación del cable hasta la instalación. Todos los kits incluyen un tubo de grasa de silicona, dos de guantes plásticos y una tira de cinta autoadhesiva de silicona. Los Kits al aire libre también incluyen masilla para sellar. Los kits de cinta metálica (M) incluyen un adaptador de conexión a tierra para cables Tape Shield, Wire Shield y UniShield. LC Shield. Los kits (L) incluyen un adaptador de conexión a tierra de alta ampacidad para blindaje corrugado longitudinalmente, blindaje de cinta y blindaje de cables wire over tape.
