Protección industrial robusta: la decisión que puede evitar una parada de producción.
En una planta industrial, un centro logístico o una infraestructura crítica, la continuidad del servicio eléctrico depende de una correcta coordinación de las protecciones. Aunque en muchas aplicaciones todavía se utilizan interruptores termomagnéticos miniatura (MCB) para circuitos que superan sus capacidades reales, esta práctica puede traducirse en disparos intempestivos, pérdida de selectividad, daños en equipos e incluso riesgos para la seguridad de las personas.
La pregunta que todo ingeniero de diseño, mantenimiento o proyectos debería hacerse no es únicamente qué corriente soporta el interruptor, sino qué nivel de protección requiere realmente la aplicación.
Es precisamente en este escenario donde los interruptores de caja moldeada (MCCB) como la familia ABB SACE Formula representan una solución diseñada para ambientes industriales exigentes.

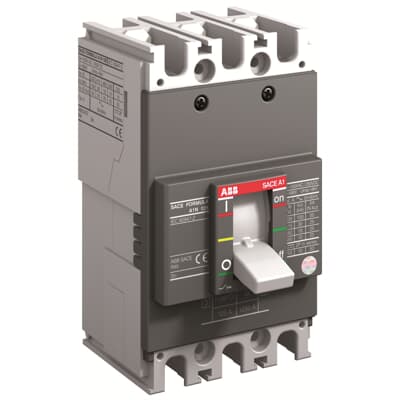

Interruptor de caja moldeada ABB SACE Formula A1A, 125 A, 3 polos, protección termomagnética (TMF)
MCB vs MCCB: Entender la Diferencia Evita Errores Costosos
Uno de los errores más frecuentes en proyectos de baja tensión consiste en seleccionar un interruptor únicamente por su corriente nominal.
Aunque tanto un Miniature Circuit Breaker (MCB) como un Molded Case Circuit Breaker (MCCB) cumplen la función básica de abrir el circuito ante una condición anormal, su filosofía de diseño es completamente diferente.
| Característica | MCB | MCCB ABB SACE Formula |
|---|---|---|
| Corriente nominal | Hasta aproximadamente 125 A | Hasta 630 A (familia Formula) |
| Capacidad de interrupción | Baja a media | Alta, para redes industriales |
| Ajustes de protección | No ajustables | Ajustables según referencia |
| Protección de motores | Limitada | Excelente |
| Coordinación selectiva | Muy limitada | Alta capacidad |
| Alimentadores principales | No recomendado | Aplicación ideal |
| Maniobras frecuentes | Limitadas | Diseñado para servicio industrial |
En aplicaciones comerciales pequeñas un MCB suele ser suficiente. Sin embargo, cuando existen motores, transformadores, bancos de condensadores, tableros principales o procesos críticos, la robustez mecánica y eléctrica de un MCCB marca la diferencia.
¿Por qué un MCCB Ofrece Mayor Confiabilidad?
Un interruptor de caja moldeada incorpora una arquitectura mucho más robusta que un interruptor miniatura.
Entre sus principales ventajas se encuentran:
- Mayor poder de corte frente a cortocircuitos de alta energía.
- Mejor disipación térmica.
- Contactos de mayor tamaño.
- Mayor vida útil eléctrica y mecánica.
- Compatibilidad con accesorios industriales.
- Posibilidad de coordinación y selectividad.
Interruptor ABB SACE Formula A1N, 125 A, 1 polo, protección termomagnética (TMF)
Esto permite mantener la continuidad del proceso industrial evitando que una falla localizada deje fuera de servicio toda la instalación.
Los Ajustes de Protección: la Verdadera Ventaja de un MCCB
Uno de los mayores beneficios de los ABB SACE Formula es la posibilidad de adaptar la protección al comportamiento real de la carga. Mientras un MCB posee una curva fija (B, C o D), un MCCB puede configurarse para responder exactamente a las condiciones de operación.
Dependiendo del modelo es posible ajustar:
| Función de Protección | Descripción | Beneficio para la Aplicación Industrial |
|---|---|---|
| Protección Térmica (Long Time - LT) | Protege conductores y equipos frente a sobrecargas prolongadas. Permite ajustar el valor de disparo de acuerdo con la corriente real del circuito, evitando disparos innecesarios por variaciones normales de carga. | Incrementa la vida útil de conductores y equipos, mejora la continuidad operativa y reduce las interrupciones no programadas. |
| Protección Magnética (Instantánea - INST) | Actúa de forma inmediata ante cortocircuitos. Su ajuste permite diferenciar entre las corrientes normales de arranque de motores y las corrientes de falla reales, evitando disparos intempestivos durante el arranque. | Brinda una protección efectiva frente a fallas de alta magnitud, especialmente en aplicaciones con motores de gran potencia, bombas, compresores y sistemas HVAC. |
| Coordinación de Protecciones (Selectividad) | Garantiza que, ante una falla, únicamente opere el interruptor más cercano al punto afectado, manteniendo energizado el resto del sistema eléctrico. | Reduce el tiempo fuera de servicio, mejora la disponibilidad del proceso, facilita la localización de fallas y disminuye el impacto económico asociado a interrupciones de producción. |
Aplicaciones Donde un MCCB es la Elección Correcta
Los interruptores ABB SACE Formula fueron desarrollados para aplicaciones donde la confiabilidad eléctrica es un requisito operacional. Entre las aplicaciones más comunes se encuentran:
| Aplicación Industrial | ¿Por qué Utilizar un MCCB ABB SACE Formula? |
|---|---|
| Alimentadores principales | Proporciona protección confiable para tableros generales de baja tensión, soportando altos niveles de corriente y capacidad de interrupción. |
| Centros de Control de Motores (MCC) | Ideal para proteger motores con elevados picos de corriente durante el arranque, permitiendo una adecuada coordinación de protecciones. |
| Bombas industriales | Evita disparos intempestivos durante el arranque de motores, garantizando la continuidad de procesos de bombeo críticos. |
| Sistemas HVAC | Ofrece una protección robusta para chillers, ventiladores, unidades manejadoras de aire (UMA) y otros equipos de climatización industrial. |
| Tableros de distribución industrial | Facilita la coordinación selectiva con las protecciones aguas abajo, mejorando la continuidad del servicio y reduciendo el impacto de las fallas. |
| Plantas de manufactura | Incrementa la confiabilidad del sistema eléctrico y reduce la probabilidad de paradas no programadas que afectan la producción. |
| Infraestructura crítica | Proporciona alta disponibilidad en instalaciones como hospitales, centros de datos, aeropuertos y plantas de tratamiento, donde la continuidad del suministro eléctrico es fundamental. |
¿Por qué Elegir ABB SACE Formula?
La familia SACE Formula combina la experiencia de ABB en protección eléctrica con una solución competitiva para aplicaciones industriales de baja tensión.
Entre sus principales ventajas destacan:
- Diseño compacto.
- Alta capacidad de interrupción.
- Robustez mecánica.
- Excelente relación costo-beneficio.
- Amplia disponibilidad de accesorios.
- Compatibilidad con tableros industriales.
- Respaldo tecnológico de ABB.
Además, su arquitectura facilita futuras ampliaciones del sistema eléctrico sin necesidad de rediseñar completamente la coordinación de protecciones.
Recomendaciones de Selección
Antes de elegir un interruptor de caja moldeada es recomendable evaluar:
- Corriente nominal de la carga.
- Corriente de cortocircuito disponible.
- Tipo de carga (motores, transformadores, resistencias, iluminación).
- Nivel de selectividad requerido.
- Condiciones ambientales de operación.
- Posibilidad de crecimiento futuro de la instalación.
- Requisitos establecidos en el RETIE y en la NTC 2050.
Una correcta selección incrementa la confiabilidad del sistema y reduce significativamente el costo total de propiedad.
Soluciones Complementarias ABB Disponibles en Dielco
Para obtener el máximo desempeño del sistema eléctrico, la protección mediante interruptores SACE Formula puede complementarse con otros equipos del portafolio ABB disponibles en Dielco:
- Contactores ABB serie AF para maniobra de motores.
- Guardamotores ABB MS116 y MS132 para protección específica de motores.
- Relés térmicos ABB para coordinación de arranque.
- Interruptores diferenciales para protección de personas.
- Medidores de energía ABB M4M para supervisión y gestión del consumo.
- Protectores contra sobretensiones (SPD) ABB OVR para incrementar la disponibilidad de la instalación.
Bobina de apertura (SOR) ABB, accesorio de disparo remoto para breakers de la familia Formula
Esta integración permite construir soluciones completas de electrificación industrial con un único fabricante, simplificando la ingeniería, el mantenimiento y la disponibilidad de repuestos.
Conclusión
La diferencia entre un MCB y un MCCB va mucho más allá de la corriente nominal. En aplicaciones industriales, donde la continuidad operativa y la seguridad son factores críticos, un interruptor de caja moldeada como ABB SACE Formula ofrece la robustez, la capacidad de interrupción y la flexibilidad de ajuste necesarias para proteger adecuadamente la instalación.
Seleccionar correctamente la protección desde la etapa de diseño reduce riesgos, evita paradas no programadas y optimiza el ciclo de vida de la infraestructura eléctrica. Si su proyecto requiere soporte para dimensionamiento, coordinación de protecciones o selección del interruptor más adecuado, el equipo de especialistas de Dielco puede acompañarlo en la definición de la solución ABB que mejor se adapte a su aplicación.
Referencias Bibliográficas
- IEC 60947-2. Low-voltage switchgear and controlgear – Part 2: Circuit-breakers.
- IEC 60364. Low-voltage electrical installations.
- NTC 2050. Código Eléctrico Colombiano. ICONTEC.
- RETIE – Reglamento Técnico de Instalaciones Eléctricas, Ministerio de Minas y Energía de Colombia (versión vigente).
- ABB Electrification. SACE Formula Molded Case Circuit Breakers – Technical Catalogue.
- ABB Electrification. Low Voltage Products Application Guide.
- NFPA 70 – National Electrical Code (NEC), última edición aplicable.
