En el epicentro de las operaciones de extracción de recursos, donde la exigencia ambiental y operativa alcanza sus límites, reside una infraestructura crítica y a menudo subestimada: los cables mineros y petroleros. Estos componentes eléctricos no son meros conductores de energía; son sistemas de ingeniería avanzada diseñados para soportar condiciones extremas, garantizando la seguridad del personal, la continuidad operativa y la eficiencia económica. Su selección y diseño adecuados son determinantes para el éxito y la sostenibilidad de cualquier proyecto en estos sectores.
Desafíos Extremos: El Entorno Operativo
El rendimiento de los cables mineros y petroleros es puesto a prueba constantemente por factores que van desde la abrasión mecánica hasta la corrosión química y las fluctuaciones térmicas. Comprender estos desafíos es fundamental para apreciar la complejidad de su diseño y fabricación.
Minería Subterránea y a Cielo Abierto
En la minería, los cables están expuestos a un sinfín de agresores. La maquinaria pesada, como palas eléctricas y dragas, impone esfuerzos de tracción y flexión severos. El ambiente húmedo, el polvo abrasivo y la presencia de productos químicos ácidos o alcalinos atacan los materiales de cubierta y aislamiento. Además, en minería subterránea, la potencial presencia de gases explosivos exige cables con propiedades de resistencia al fuego y baja emisión de humos y gases tóxicos en caso de ignición, en cumplimiento con estándares como los definidos por la MSHA (Mine Safety and Health Administration) en Estados Unidos o equivalentes a nivel global.
Petróleo y Gas: Plataformas y Refinerías
El sector de hidrocarburos presenta un conjunto distinto de desafíos. En plataformas offshore y refinerías, los cables deben resistir la exposición prolongada a aceites, combustibles, metano y otros productos químicos derivados del petróleo que pueden degradar rápidamente materiales convencionales. Las altas temperaturas, la radiación solar UV intensa en exteriores, la salinidad y las vibraciones constantes generadas por la maquinaria son factores que comprometen la integridad de los cables. La resistencia a la propagación de llamas y la capacidad de mantener circuitos esenciales operativos durante un incendio (función de "circuit integrity") son cruciales para la seguridad.
Ingeniería Detrás de la Resistencia: Diseño de Cables Mineros y Petroleros
La fiabilidad de los cables mineros y petroleros no es accidental; es el resultado de una ingeniería meticulosa que selecciona materiales avanzados y procesos de fabricación de alta precisión.
Conductores: Cobre y Aluminio
La elección del material conductor es primordial. El cobre, con su excepcional conductividad eléctrica y superior resistencia mecánica, es la opción preferida para aplicaciones de alta potencia y flexibilidad. Nuestros socios como Prysmian ofrecen soluciones en cables de cobre para minería y petróleo que garantizan una transmisión eficiente y durabilidad incluso bajo las condiciones más exigentes. El aluminio, por su parte, ofrece ventajas significativas en términos de peso y costo, siendo una alternativa viable para circuitos de distribución de mayor longitud donde el peso es un factor crítico. En este segmento, Facelec se destaca por sus innovadoras soluciones en cables de aluminio, que combinan ligereza con robustez, siempre que se consideren las mayores secciones transversales requeridas debido a su menor conductividad respecto al cobre.
Aislamiento y Cubiertas: Barreras de Protección
El aislamiento y la cubierta externa son las principales defensas del cable. Materiales termoplásticos como el PVC especializado o termoestables como el EPR (Etileno-Propileno) y el XLPE (Polietileno Reticulado) son comunes. El EPR, por ejemplo, ofrece una excelente flexibilidad a bajas temperaturas y buena resistencia al ozono y a los productos químicos, lo que lo hace idóneo para cables de arrastre en minería. El XLPE, con su alta resistencia dieléctrica y térmica, es ideal para cables de media y alta tensión.
La cubierta externa actúa como la primera línea de defensa contra daños mecánicos, abrasión, humedad y agentes químicos. Materiales como el Clorosulfonado (CSP) o Policloropreno (PCP), a menudo reforzados con filamentos de kevlar o armaduras de acero, se utilizan para proporcionar una resistencia excepcional. Para aplicaciones especiales o genéricas de alta especificación, Centelsa ofrece una gama de cables con cubiertas avanzadas que maximizan la vida útil en entornos hostiles.
La pérdida de potencia en un conductor debido a la resistencia óhmica puede calcularse mediante la ley de Joule:
P = I² · R
Donde P es la potencia disipada en vatios, I es la corriente en amperios, y R es la resistencia del conductor en ohmios. La minimización de R a través de la selección adecuada del material y la sección transversal del conductor es crítica para la eficiencia energética y la reducción del calentamiento del cable.

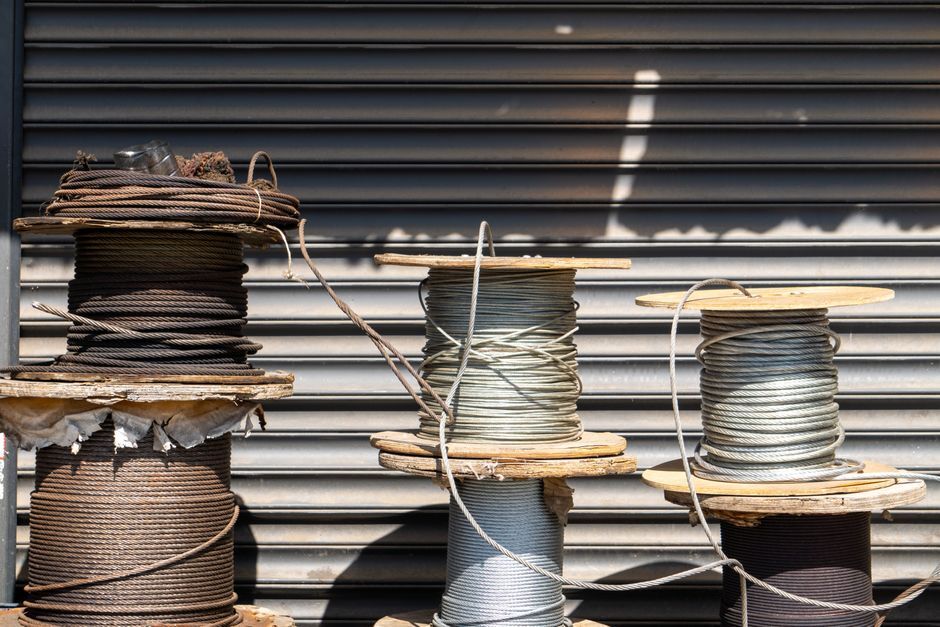

Imagen 1. Cable con armadura para protección mecánica
Apantallamiento y Puesta a Tierra
El apantallamiento metálico es esencial en cables mineros y petroleros de media y alta tensión para contener el campo eléctrico, proteger contra descargas eléctricas y minimizar la interferencia electromagnética (EMI). Las pantallas de hilos de cobre o cinta de cobre se conectan a tierra, desviando corrientes de falla y garantizando la seguridad operativa. Las normativas, como la IEC 60502-2, dictan los requisitos específicos para el diseño y prueba de estos sistemas de apantallamiento.
Normativas y Estándares: Garantía de Confiabilidad
La estandarización juega un papel vital en la garantía de la calidad y seguridad de los cables mineros y petroleros. Organismos internacionales y nacionales establecen parámetros rigurosos para su diseño, fabricación y prueba.
El Instituto de Ingenieros Eléctricos y Electrónicos (IEEE) y la Comisión Electrotécnica Internacional (IEC) son referentes globales. Por ejemplo, el estándar IEEE 1580 ("Recommended Practice for Marine Cable for Use on Fixed or Floating Offshore Petroleum Facilities") proporciona directrices exhaustivas para cables en el sector petrolero offshore. En el contexto colombiano, el Reglamento Técnico de Instalaciones Eléctricas (RETIE) es de cumplimiento obligatorio y establece los requisitos mínimos de seguridad y calidad para los cables eléctricos, incluyendo aquellos destinados a aplicaciones mineras y petroleras, asegurando que Dielco ofrezca productos que no solo cumplen, sino que superan las expectativas del mercado local. La conformidad con estas normativas no es opcional; es una inversión directa en la fiabilidad y la seguridad operacional.

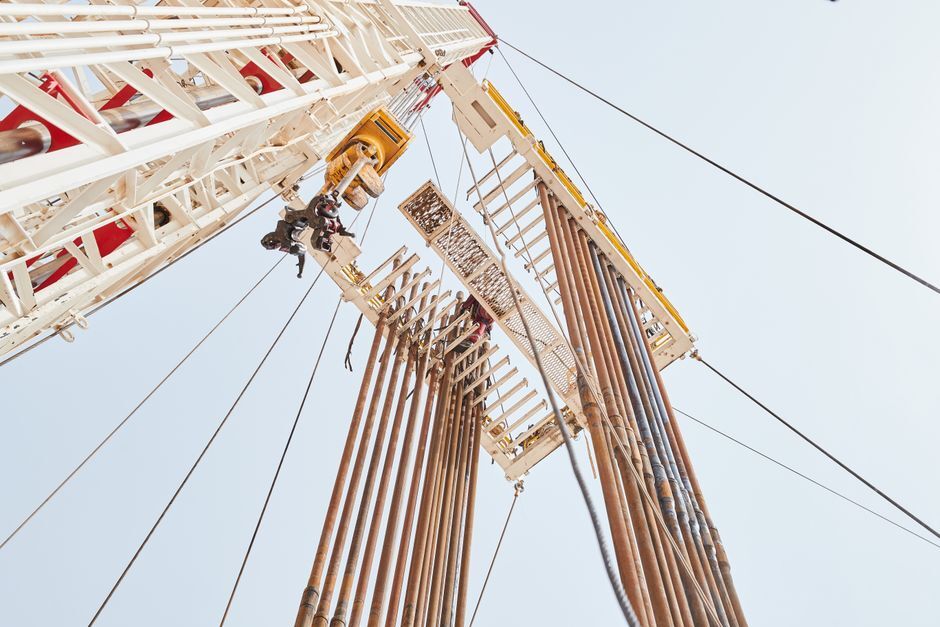

Imagen 2. Cables de potencia en plataforma petrolera
Impacto Económico y Retorno de Inversión
La elección de cables mineros y petroleros de alta calidad, aunque inicialmente pueda representar una inversión mayor, genera un retorno significativo a lo largo de la vida útil del proyecto. Los costos asociados a fallas de cables, como el tiempo de inactividad de equipos (down-time), reparaciones de emergencia, pérdida de producción y riesgos de seguridad, pueden superar con creces el costo inicial de un cable inferior. Un estudio de un importante operador minero estimó que el costo de una hora de inactividad puede ascender a decenas de miles de dólares, destacando la criticidad de la infraestructura.
La durabilidad y la resistencia de los cables de marcas como Prysmian, Facelec y Centelsa, distribuidos por Dielco, minimizan la necesidad de reemplazos frecuentes y reducen los gastos de mantenimiento. Esto se traduce en una mayor vida útil del activo, una optimización de los programas de mantenimiento preventivo y una mejora sustancial en la rentabilidad operativa general. En un mercado global donde las fluctuaciones de precios de las materias primas son constantes, la eficiencia operativa y la reducción de riesgos se convierten en pilares para la competitividad. Dielco, como su aliado estratégico, comprende la importancia de este análisis de costo-beneficio, ofreciendo soluciones que alinean la excelencia técnica con la visión económica de nuestros clientes.
Conclusión
Los cables mineros y petroleros son mucho más que simples componentes; son elementos estratégicos que sustentan la infraestructura crítica de la extracción de recursos. Su diseño, selección y mantenimiento adecuados son esenciales para la seguridad, la eficiencia operativa y la rentabilidad. En Dielco, como autoridad en el sector eléctrico colombiano, comprendemos la trascendencia de esta columna vertebral energética y nos comprometemos a proporcionar soluciones robustas y confiables que impulsan el progreso de la industria.
Referencias
- IEEE Std 1580, "Recommended Practice for Marine Cable for Use on Fixed or Floating Offshore Petroleum Facilities."
- IEC 60502, "Power cables with extruded insulation and their accessories for rated voltages from 1 kV (Um = 1.2 kV) up to 30 kV (Um = 36 kV)."
- Reglamento Técnico de Instalaciones Eléctricas (RETIE), Colombia.
- Mine Safety and Health Administration (MSHA), USA - Requisitos para cables mineros.
- International Electrotechnical Commission (IEC) - Varios estándares relacionados con cables para ambientes especiales.
