¿Cómo enterrar un poste eléctrico sin riesgo de inclinación?

La estabilidad de un sistema de distribución eléctrica aérea no comienza en la cruceta ni en los aisladores. Comienza bajo tierra.

Cuando alguien pregunta en obra: ¿Cuánto hay que enterrar el poste?, la respuesta no puede ser “lo de siempre”. Enterrar mal un poste eléctrico es la causa más común de inclinaciones futuras, mantenimiento apresurados y pérdida en la estabilidad de las redes aéreas.

Ya sea un poste metálico o un poste de fibra de vidrio (FRPV), la clave está en la profundidad de empotramiento y en el tipo de suelo donde se vaya a instalar.

Aquí le explicamos, de forma clara y práctica, cómo hacerlo correctamente.

¿Por qué es tan importante la profundidad?

Un poste eléctrico trabaja como una palanca: es decir la parte que está sobre el suelo recibe viento, tensión del conductor eléctrico y peso de los accesorios para el mismo. La parte enterrada es la que equilibra esas fuerzas, si no se entierra lo suficiente, pueden aparecer:

• Inclinación gradual.

• Desajuste en la cruceta

• Sobrecarga en los aisladores

• Pérdida de tensión en el cable eléctrico

• Intervenciones antes de tiempo

POSDATA:  En infraestructura eléctrica, lo que no se ve es lo que sostiene todo.

Entonces… ¿cuánto se debe enterrar un poste eléctrico?

Existe una regla práctica ampliamente utilizada:

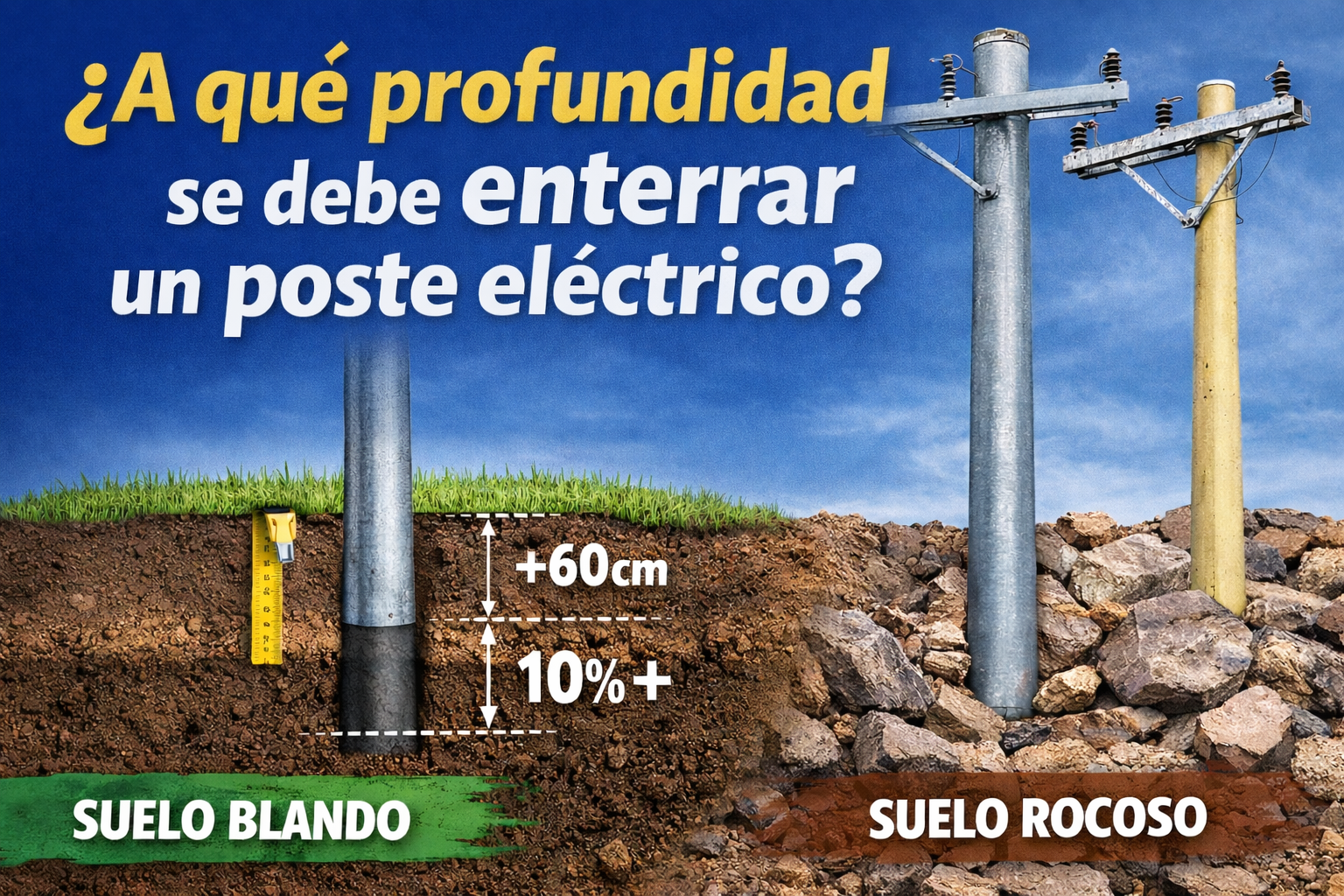

Profundidad mínima = 10% de la longitud total del poste + 60 cm

Ejemplo sencillo

Si el poste mide 12 metros estos son los datos clave

• 10% = 1.2 metros

• 0.60 metros

• Total recomendado: 1.80 metros enterrados

Pero esto es solo la base, el tipo de suelo puede obligar a enterrar más.

¿Cómo enterramos un poste eléctrico en un suelo blando (arcilla)?

Cuando hablamos de suelos arcillosos o blandos debemos conocer estos puntos importantes:

• Retienen mucha humedad

• Se expanden y contraen

• Tienen menor capacidad de soporte

¿Que puede pasar si no se entierra lo suficiente?

Los riesgos encontrados en este tipo de suelos son:

• El terreno cede

• El poste pierde verticalidad

• La red aérea comienza a trabajar forzada

Recomendaciones necesarias para un optimo funcionamiento del poste en este tipo de suelo:

• Incrementar entre 10% y 20% la profundidad estándar

• Compactación mecánica por capas

• Uso de material granular de relleno

• Implementación de anillos de concreto cuando sea necesario

• Verificación de verticalidad antes de instalar herrajes

En suelos muy inestables, el refuerzo con base de concreto es indispensable, especialmente cuando se instalan:

• Aislador tensor

• Aislador line post

• Configuraciones con cable ACSR de alta tensión

¿Cómo enterrar un poste eléctrico en suelo rocoso?

¿Existen diferencias entre el poste metálico y fibra de vidrio al momento de enterrarlo?

Relación entre empotramiento y herrajería eléctrica

Una base inestable afecta directamente toda la estructura eléctrica: crucetas metálicas, herrajes para postes, aisladores y la tensión del cable ACSR.

Cuando el poste se inclina:

• El aislador de suspensión trabaja fuera de eje.

• El aislador tensor recibe carga desalineada

• El cable ACSR pierde alineación.

• Se generan esfuerzos no previstos en el diseño.

¿El resultado? Mayor desgaste, fallas antes del tiempo estipulado y reducción de la vida útil del sistema eléctrico.

 Errores frecuentes en la instalación de postes

En obra, los fallos más comunes que comprometen la estabilidad son:

• Aplicar la misma profundidad sin evaluar el tipo de terreno.
• No realizar una compactación adecuada.
• Ignorar la carga de viento en el diseño.
• Instalar la herrajería sin verificar la verticalidad.
• Subestimar el peso de los accesorios del poste.

Estos errores generan desalineaciones y esfuerzos no previstos en la estructura.

Checklist antes del montaje

Antes de instalar crucetas, aisladores y cableado en aluminio, confirme:

• ¿Identificó el tipo de suelo?
• ¿Calculó correctamente la profundidad?
• ¿Compactó por capas?
• ¿Confirmó que el poste quedó totalmente vertical?
• ¿El relleno quedó firme y estable?

Solo después de esto debe continuar con la instalación superior de la red aérea.
