En operación industrial, los contactores no fallan por defecto de fábrica. Fallan por mala selección. Y ese error suele venir de dimensionar “por corriente” sin entender la naturaleza de la carga, las condiciones reales de operación y los fenómenos eléctricos involucrados.
Este documento integra fundamentos de electrotecnia, criterios normativos y experiencia de campo, con enfoque en selección correcta y soluciones ABB disponibles en Dielco.
1. Punto de partida: ¿qué estás conmutando realmente?
Antes de seleccionar un contactor por corriente o referencia comercial, es indispensable entender la naturaleza eléctrica de la carga. Esta pregunta —aparentemente básica— es el punto de partida para definir el comportamiento del sistema y la exigencia sobre el equipo.
Desde la teoría, las cargas se diferencian por su relación tensión–corriente y su capacidad de almacenar energía. En cargas resistivas, la corriente está en fase con el voltaje y la energía se disipa como calor, sin transitorios relevantes durante la conmutación (Alexander & Sadiku, Fundamentals of Electric Circuits). En cambio, en cargas inductivas —como los motores— la corriente se desfasa y parte de la energía se almacena en un campo magnético, el cual debe liberarse al abrir el circuito, generando sobretensiones y arco eléctrico (Chapman, Electric Machinery Fundamentals).
En motores de inducción, este fenómeno se intensifica durante el arranque, donde la corriente puede alcanzar entre seis y ocho veces la nominal. Este comportamiento es precisamente el que define la categoría AC-3 en la IEC 60947-4-1.
2. AC-1 vs AC-3
Las cargas resistivas corresponden a AC-1, con baja exigencia eléctrica. Las cargas con motores corresponden a AC-3, donde el contactor debe soportar corrientes de arranque elevadas y apertura bajo carga inductiva. En campo, la mayoría de fallas ocurre por aplicar criterios AC-1 en aplicaciones AC-3
3. Error crítico: seleccionar solo por amperaje
Seleccionar por corriente nominal ignora variables críticas como categoría de empleo y condiciones ambientales. La selección debe basarse en tablas AC-3 del fabricante.
Seleccionar un contactor únicamente por corriente nominal ignora variables críticas como categoría de empleo, condiciones ambientales y régimen de operación. La selección correcta debe basarse en tablas AC-3 del fabricante y condiciones reales del proyecto.
4. Derrateo por altura
Las normas IEC 60947-1 y IEC 60947-4-1 establecen condiciones estándar hasta 2000 msnm. ABB extiende operación sin derrateo hasta 3000 msnm en la serie AF.
A partir de este punto, se deben aplicar factores de corrección. Ejemplo ABB: Esto se debe a:
- Menor disipación térmica
- Menor rigidez dieléctrica
En Bogotá (~2600 msnm), aunque no hay derrateo obligatorio, se recomienda criterio conservador.
Imagen 1

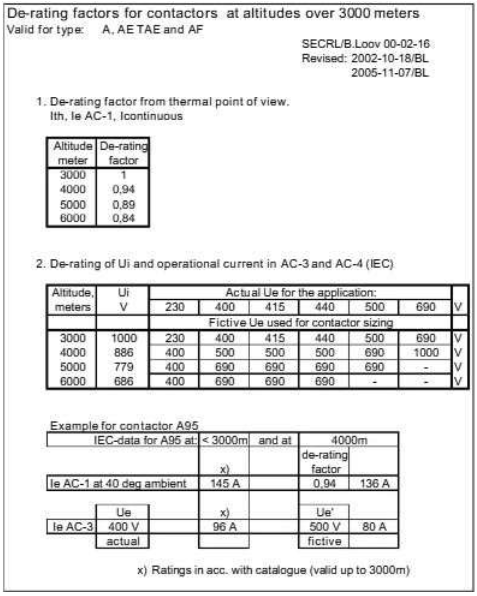

Tabla de derrateo por altura para contactores serie AF – ABB
La imagen anterior evidencia tres aspectos clave. En primer lugar, el derrateo térmico en AC-1 muestra cómo la capacidad de corriente disminuye progresivamente con la altitud: mientras a 3000 metros se mantiene el 100% de capacidad, a 4000 metros se reduce al 94%, a 5000 metros al 89% y a 6000 metros al 84%. Este comportamiento está directamente relacionado con la reducción de la densidad del aire, lo que disminuye la capacidad de disipación térmica por convección.
En segundo lugar, el derrateo en aplicaciones AC-3 y AC-4 introduce un componente adicional: la reducción de la tensión operativa efectiva (Ue). A mayor altitud, la rigidez dieléctrica del aire disminuye, lo que obliga a limitar la tensión de operación para evitar fallas por arco eléctrico. Este fenómeno está ampliamente documentado en la teoría de máquinas eléctricas (Fitzgerald, Kingsley & Umans).
Finalmente, el ejemplo aplicado del contactor A95 muestra cómo estos factores afectan directamente la selección. A nivel inferior a 3000 metros, el equipo puede operar en condiciones nominales; sin embargo, a 4000 metros, tanto la corriente como la tensión deben ajustarse, reduciendo la capacidad efectiva del sistema.
Desde el punto de vista de ingeniería, esto lleva a una conclusión crítica: aunque el catálogo de ABB permita operación sin derrateo hasta 3000 msnm, en ciudades como Bogotá (~2600 msnm) el equipo ya se encuentra cercano a su límite térmico y dieléctrico. Por tanto, en aplicaciones AC-3 o de alta maniobra, es recomendable aplicar criterios conservadores de selección, como sobredimensionar ligeramente el contactor.
5. Integración contactor + relé térmico
El contactor cumple una función de maniobra, pero no de protección. La protección del motor frente a sobrecargas recae en el relé térmico, el cual debe seleccionarse y ajustarse correctamente en función de la corriente nominal del motor. La adecuada coordinación entre estos dispositivos, conforme a la IEC 60947-4-1, es fundamental para garantizar la integridad del Sistema
6. Cross-selling técnico
Una solución confiable no se limita al contactor. Debe incluir relé térmico, contactos auxiliares y protección aguas arriba mediante interruptores automáticos. Este enfoque asegura coherencia técnica y continuidad operativa.
Una solución completa incluye:
- Relé térmico
- Contactos auxiliares
- Breaker de protección
7. Soluciones ABB en Dielco
El portafolio de ABB disponible en Dielco permite abordar estas aplicaciones de forma integral. La serie AF de contactores está diseñada para operación en AC-3, con alta confiabilidad y larga vida útil, complementada por relés térmicos y accesorios.
Referencias de alta rotación incluyen rangos desde AF09 hasta AF96, junto con relés térmicos de las series TA y TF, cubriendo la mayoría de las aplicaciones industriales.
Serie AF:
- Diseñada para AC-3
- Alta confiabilidad Referencias:
- AF09
- AF96
- Relés térmicos TA / TF
8. Conclusión
Seleccionar un contactor correctamente implica entender el fenómeno eléctrico de la carga, las condiciones reales de operación y los criterios normativos aplicables.
En contextos como el colombiano, el análisis de altitud es determinante. Aunque el fabricante permita operación nominal hasta ciertos niveles, la experiencia de campo demuestra que aplicar criterios conservadores mejora significativamente la confiabilidad del sistema.
En Dielco, el enfoque está orientado a acompañar estos procesos desde la ingeniería, asegurando que cada selección esté alineada con la realidad operativa del cliente y con el inventario disponible.
La selección correcta requiere entender:
- Tipo de carga
- Condiciones reales
- Normativa
En Colombia, la altitud es un factor clave.
Referencias:
-
IEC 60947-1: https://www.iec.ch/dyn/www/f?p=103:85:0::::FSP_LANG_ID:25
-
IEC 60947-4-1: https://www.iec.ch/dyn/www/f?p=103:85:0::::FSP_LANG_ID:25
-
ABB Contactors AF Catalog: https://new.abb.com/low-voltage/products/contactors
-
Chapman, Electric Machinery Fundamentals Fitzgerald, Kingsley & Umans – Electric Machinery Alexander & Sadiku – Fundamentals of Electric Circuits
