En resumen: un proyecto de media tensión en Colombia se compra por etapas: red de llegada (aérea o subterránea), subestación o celdas, transformación y medida, y puesta a tierra. Cada material debe tener certificado de conformidad RETIE y ajustarse a las normas del operador de red de la zona, que es quien aprueba el diseño y energiza el proyecto.

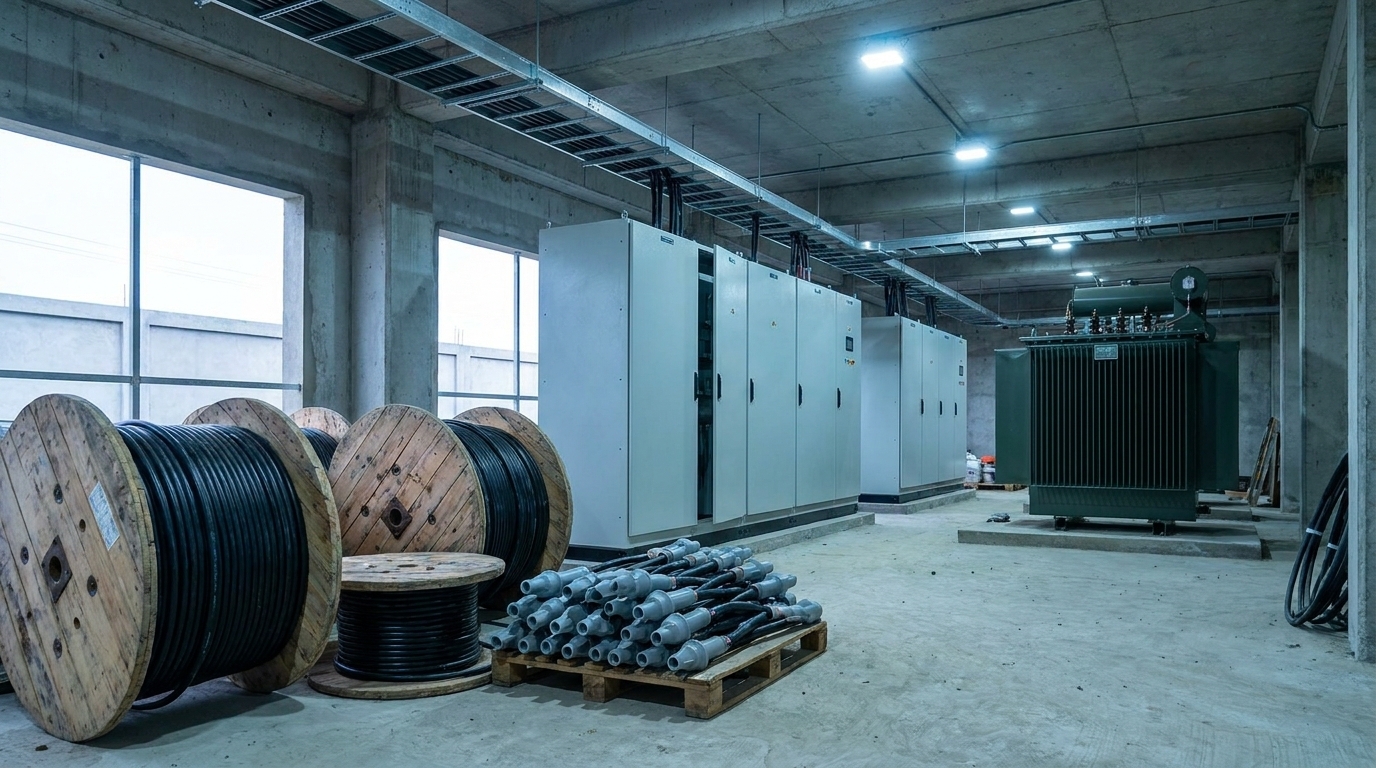

Un edificio, una bodega o una planta industrial que supera cierta carga ya no se conecta en baja tensión: necesita una acometida en media tensión, su propia transformación y, muchas veces, una subestación. Para el área de compras, eso cambia la lista de materiales por completo. Esta guía la organiza por etapa de obra, para que nada quede por fuera de la cotización.
¿Qué tensiones se manejan en Colombia?
En Colombia se considera media tensión el rango entre 1 kV y 57,5 kV. En las redes de distribución, los valores más comunes son 11,4 kV, 13,2 kV y 34,5 kV, según el operador de red y la zona. Por eso los equipos se especifican por clase de tensión (15 kV, 25 kV o 35 kV), que debe quedar por encima de la tensión de servicio.
La tensión exacta la define el operador de red de tu zona (por ejemplo, Enel en Bogotá y Cundinamarca, EPM en Antioquia o Air-e en Atlántico). Confírmala antes de cotizar: un cable o una celda de clase equivocada no pasa la revisión.
Materiales por etapa de obra
1. Red de llegada o acometida de media tensión
- Aérea: postes (concreto, metálicos o fibra de vidrio), crucetas y herrajes, aisladores, cortacircuitos, pararrayos o DPS y conductor desnudo (ACSR) o semiaislado (red compacta).
- Subterránea: cable de media tensión con aislamiento XLPE o EPR de la clase adecuada, ductos y cajas de paso, empalmes y terminales (premoldeados o termocontráctiles) y codos separables para la conexión a equipos.
2. Celdas o subestación
Las celdas de media tensión alojan el seccionamiento, la protección y la medida. Una configuración típica incluye celda de entrada, celda de protección (con interruptor o seccionador fusible) y celda de medida. Aquí conviene definir desde el principio si la subestación será interior, exterior o de tipo pedestal, porque cambia qué equipos se compran.
3. Transformación
- Transformador de poste, para cargas moderadas en red aérea.
- Transformador tipo pedestal (pad-mounted), para redes subterráneas en urbanizaciones y edificios.
- Transformador seco o sumergido en aceite, en subestación interior o exterior, según la carga y el espacio.
Pide el protocolo de pruebas de fábrica de cada transformador: el operador de red lo solicita antes de energizar.
4. Medida
Los transformadores de corriente y de tensión para medida y el medidor deben cumplir los requisitos del operador de red. Algunos operadores exigen que la medida en media tensión se haga con equipos de características específicas: revísalo en su norma antes de comprar.
5. Puesta a tierra y protección
Varillas, conductor de cobre, soldadura exotérmica, DPS en los puntos que exija el diseño y señalización de seguridad. La puesta a tierra se diseña y se mide: no es un material que se añade al final.
Tabla de referencia rápida
| Etapa | Materiales principales | Qué verificar al comprar |
|---|---|---|
| Red aérea | Postes, herrajes, aisladores, cortacircuitos, DPS, conductor ACSR o semiaislado | Carga de rotura del poste, nivel de aislamiento, certificado RETIE |
| Red subterránea | Cable XLPE/EPR, empalmes, terminales, codos, cajas de paso | Clase de tensión (15, 25 o 35 kV), calibre, compatibilidad cable-accesorio |
| Celdas | Entrada, protección y medida | Corriente nominal, capacidad de cortocircuito, tipo de maniobra |
| Transformación | Transformador de poste, pedestal, seco o en aceite | Potencia (kVA), tensiones, protocolo de pruebas |
| Medida | Transformadores de medida, medidor | Clase de precisión exigida por el operador de red |
| Puesta a tierra | Varillas, conductor, soldadura exotérmica | Diseño y medición de resistencia de puesta a tierra |
Tres errores frecuentes al comprar media tensión
- Comprar el accesorio sin mirar el cable. Un terminal o un empalme se especifica por la clase de tensión, el calibre y el tipo de aislamiento del cable. Si no coinciden, no hay forma de instalarlo correctamente.
- Dejar el transformador para el final. Es el equipo con el plazo de entrega más largo del proyecto. Se pide en cuanto el diseño está aprobado, no cuando la obra civil termina.
- Olvidar la norma del operador de red. RETIE es el mínimo nacional, pero cada operador tiene especificaciones propias para lo que se conecta a su red.
Preguntas frecuentes
¿Qué se considera media tensión en Colombia?
El rango entre 1 kV y 57,5 kV. En distribución, las tensiones más comunes son 11,4 kV, 13,2 kV y 34,5 kV.
¿Qué certificados deben tener los materiales de media tensión?
Certificado de conformidad RETIE por producto y, en transformadores, el protocolo de pruebas de fábrica. El operador de red puede pedir documentos adicionales.
¿Qué cable se usa en media tensión?
Cable con aislamiento XLPE o EPR, de una clase de tensión superior a la de servicio (15, 25 o 35 kV), con pantalla metálica y del calibre que defina el diseño.
¿Cuál es el material con mayor tiempo de entrega?
Normalmente el transformador y, en proyectos grandes, las celdas. Conviene pedirlos en cuanto el diseño esté aprobado.
¿Quién aprueba un proyecto de media tensión?
El operador de red de la zona revisa y aprueba el diseño antes de la conexión. Además, la instalación debe contar con la inspección y certificación RETIE.
Para profundizar: qué es una red de media tensión, cómo funcionan las celdas de media tensión y qué cables de media tensión existen. También puedes revisar el catálogo de accesorios Thomas & Betts y de postes, o cómo planificar los materiales eléctricos de una obra grande.
